室外机风扇组件的结构

来源:艾特贸易网 www.aitmy.com2019-09-09

简介变频空调器室外机风扇组件主要是由轴流风扇、风扇电机等构成的,如图 3-68 所示。 室外风扇电机的主要作用是带动轴流风扇将冷凝器散发的热量吹向室外,加速冷凝器的冷却。如图


    变频空调器室外机风扇组件主要是由轴流风扇、风扇电机等构成的,如图3-68所示。

    室外风扇电机的主要作用是带动轴流风扇将冷凝器散发的热量吹向室外,加速冷凝器的冷却。如图3-69所示为轴流风扇电机。

    室外风扇组件,除了机械部件外,还包括风扇电机驱动电路和风扇启动电容,如图3-70所示。室外机微处理器通过反相器控制继电器导通/截止,从而控制风扇电机的运转。

 图3-68变频空调器室外机风扇组件

3-68变频空调器室外机风扇组件

 图3-69轴流风扇电机

3-69轴流风扇电机

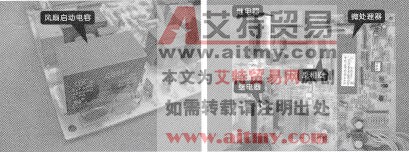

 图3-70风扇启动电容

3-70风扇启动电容

    如图3-71所示为反相器ULN2003A的内部结构图。

 图3-71反相器ULN2003A内部结构图

3-71反相器ULN2003A内部结构图
