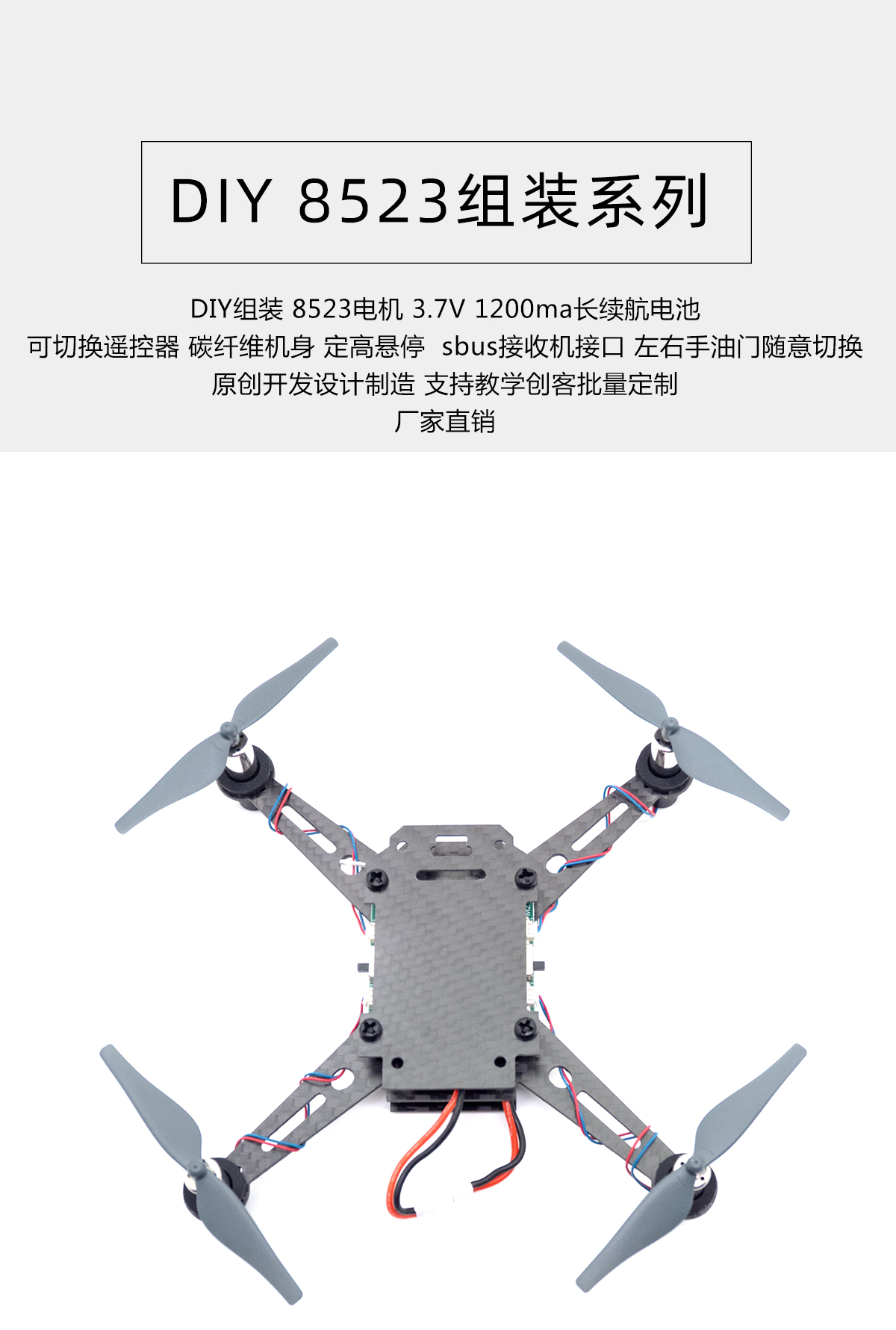

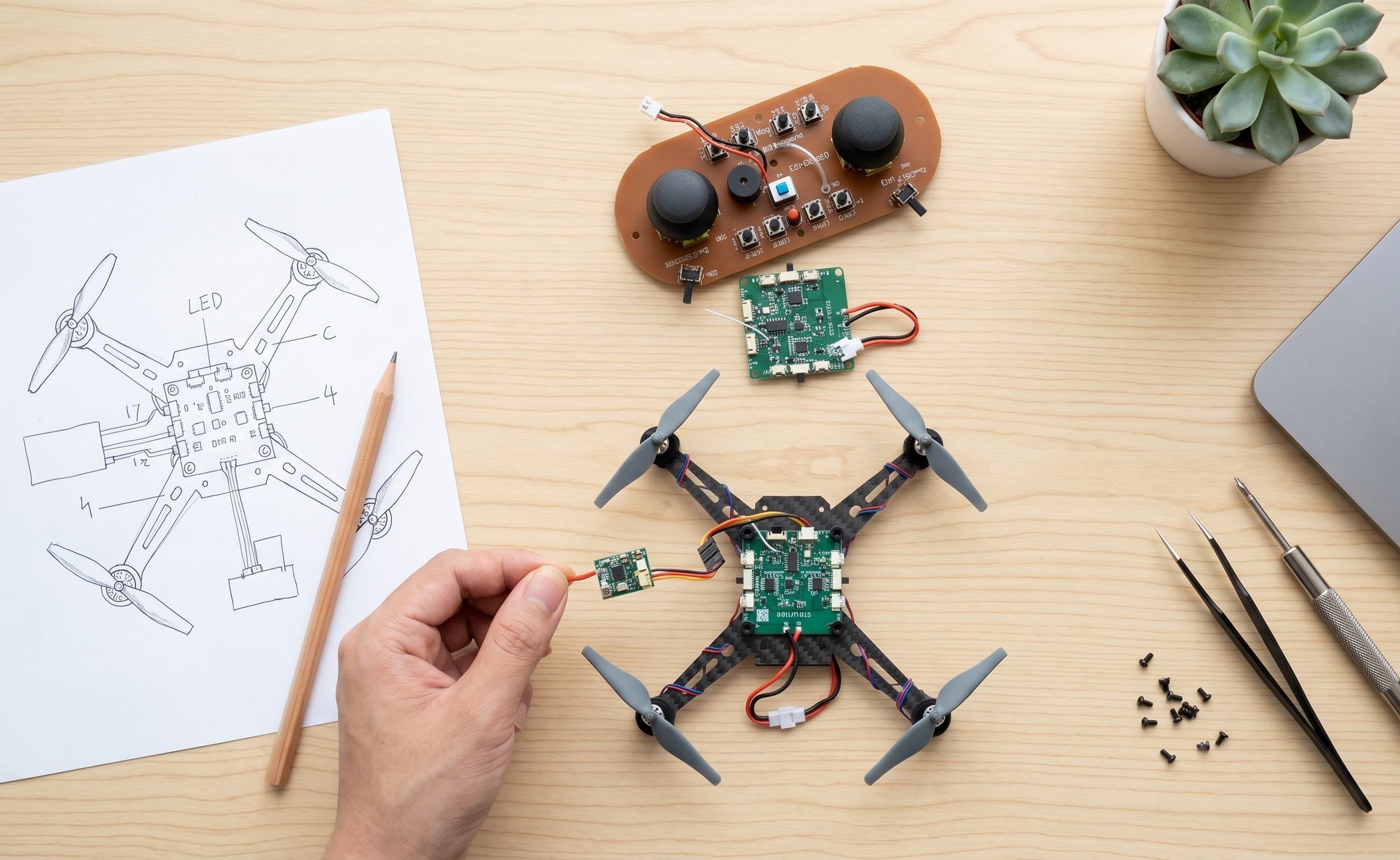

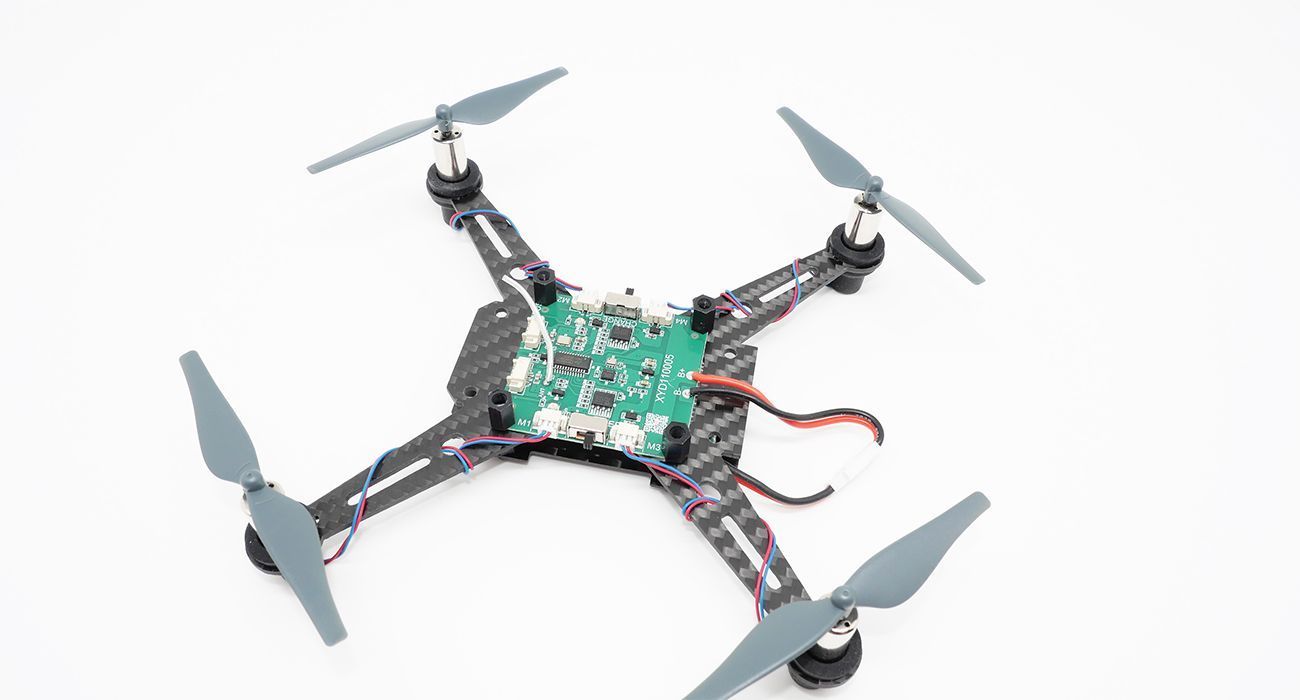

DIY 组装四轴无人机 8523系列

飞控板 / 遥控器板分离

单板独立更换，哪张板损坏换哪张。

电机 / 桨 / 机架 / 电池

哪个坏换哪个，配件单独供应，维修成本可控。

接口防呆插接

接口防呆插接，换件不用动烙铁；对位后轻插，遇明显阻力请勿强插。

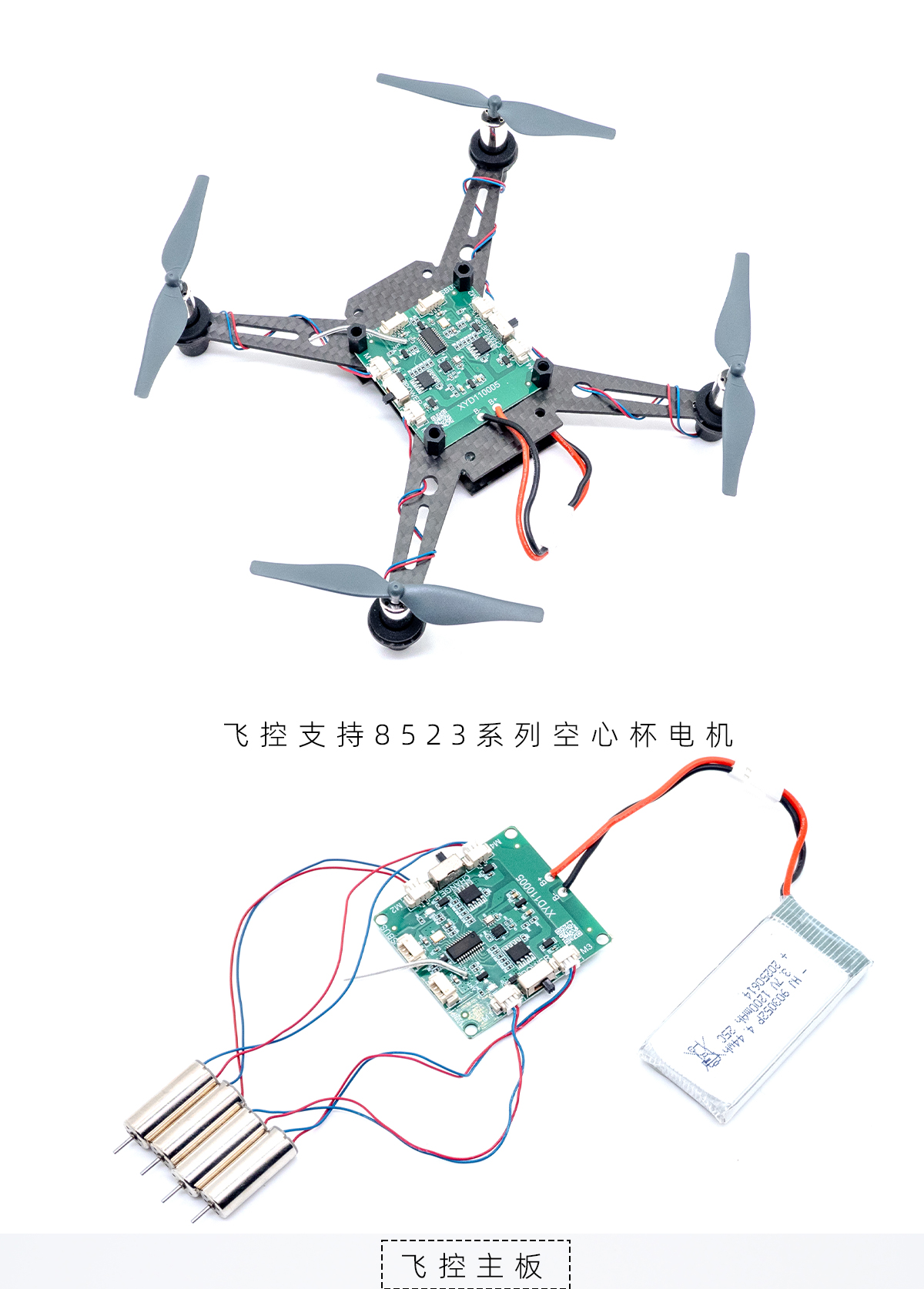

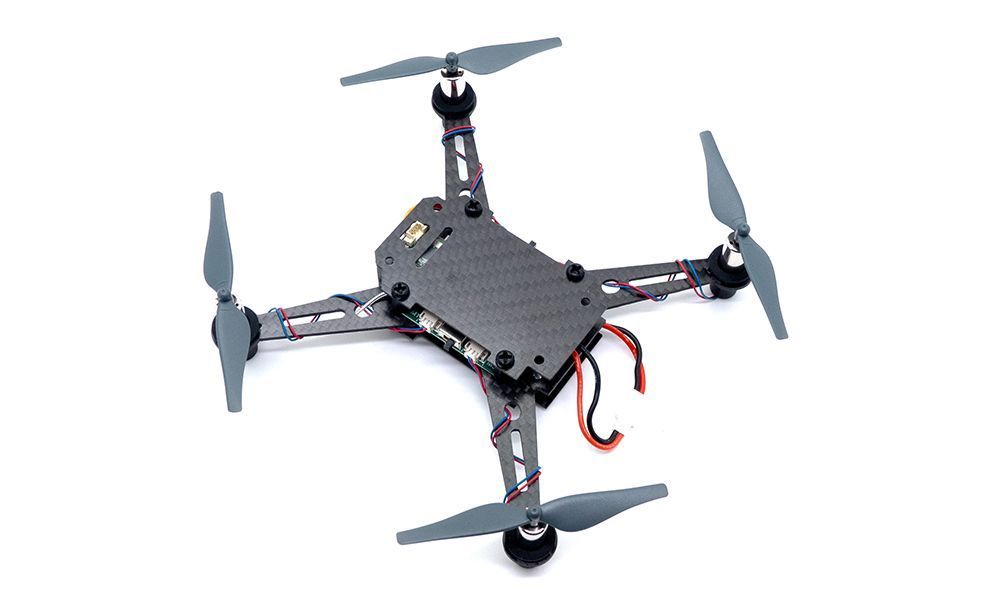

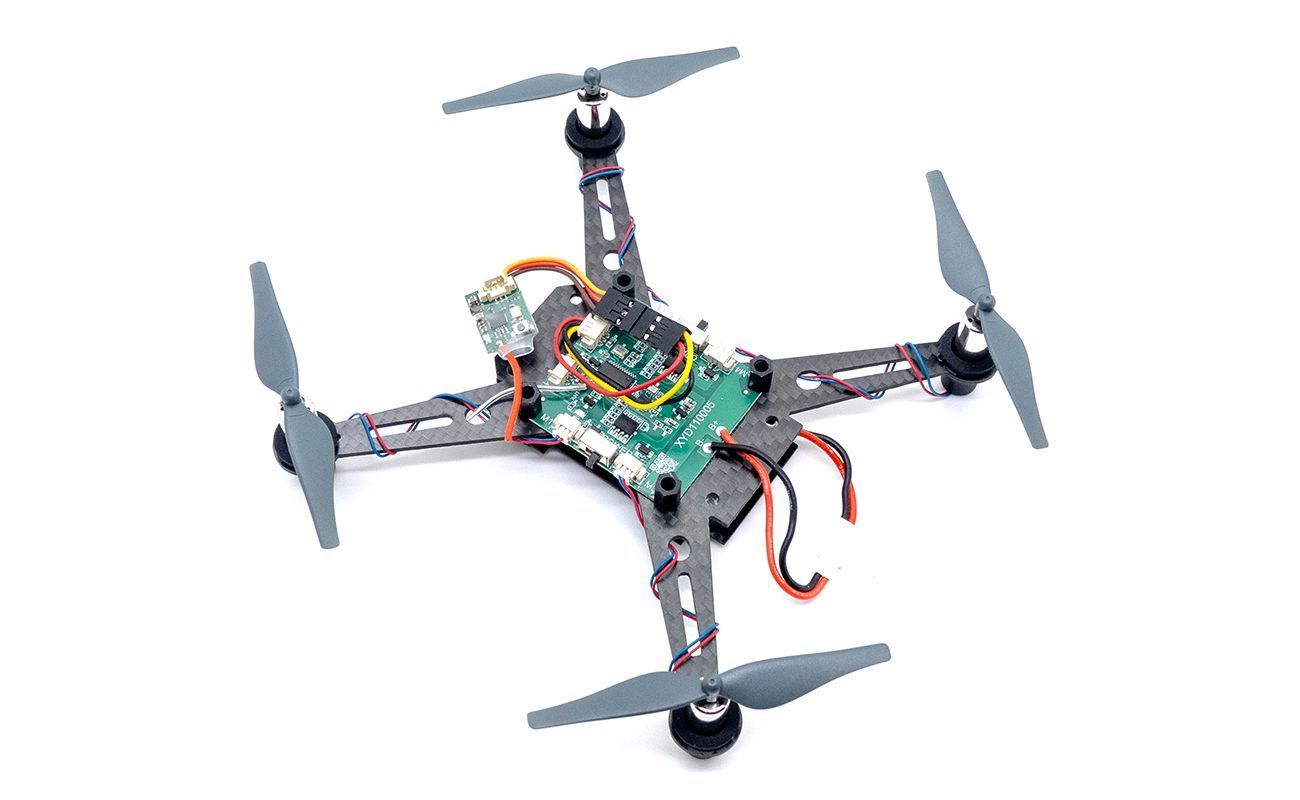

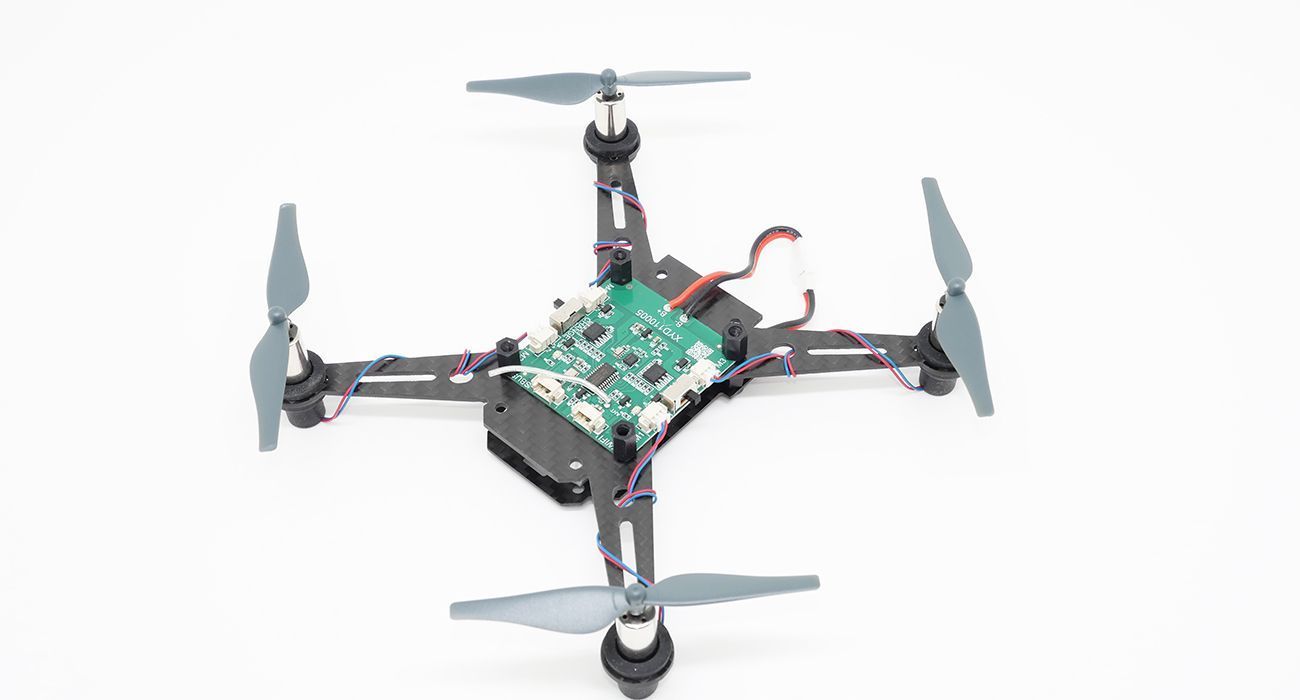

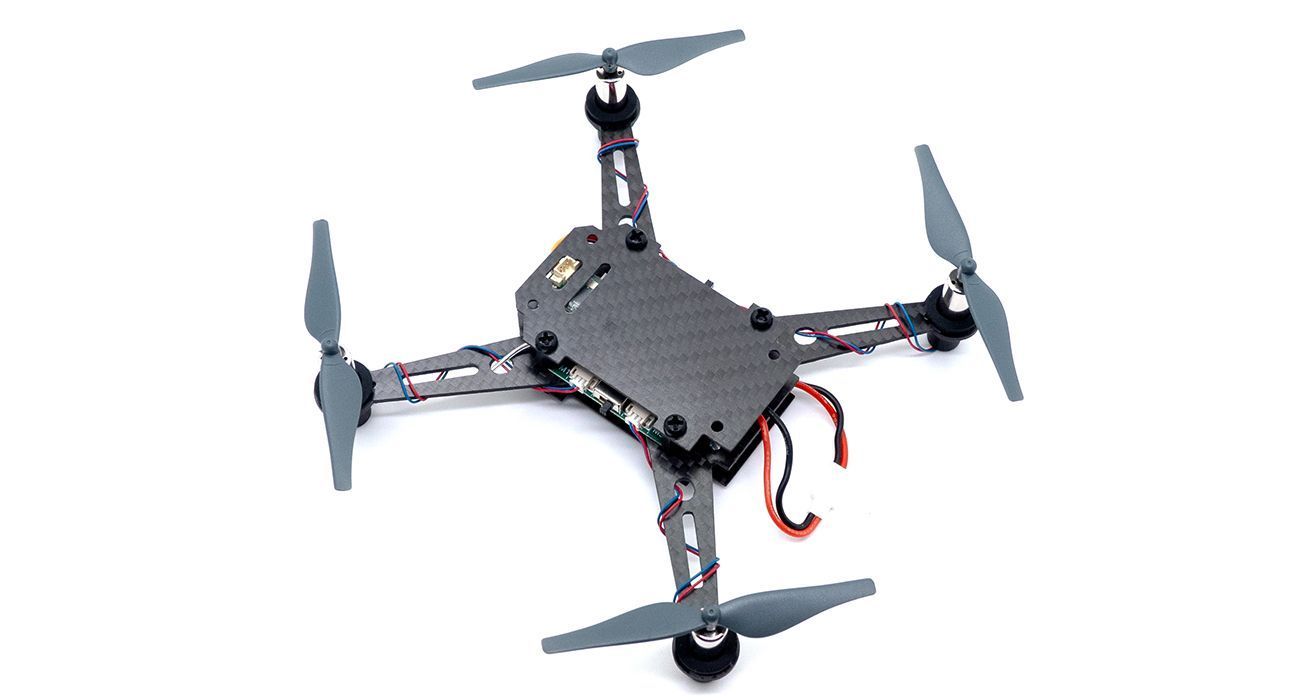

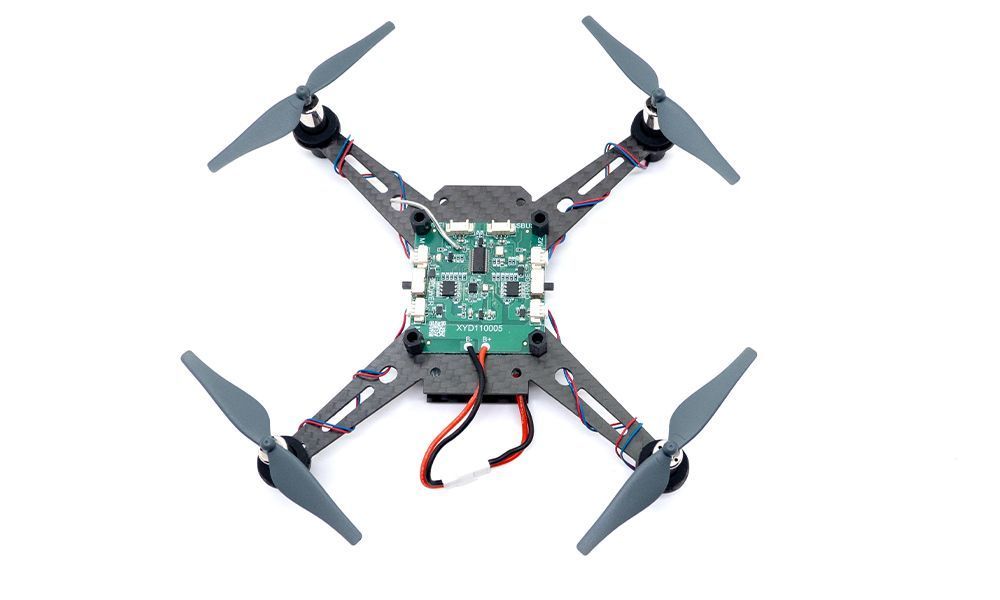

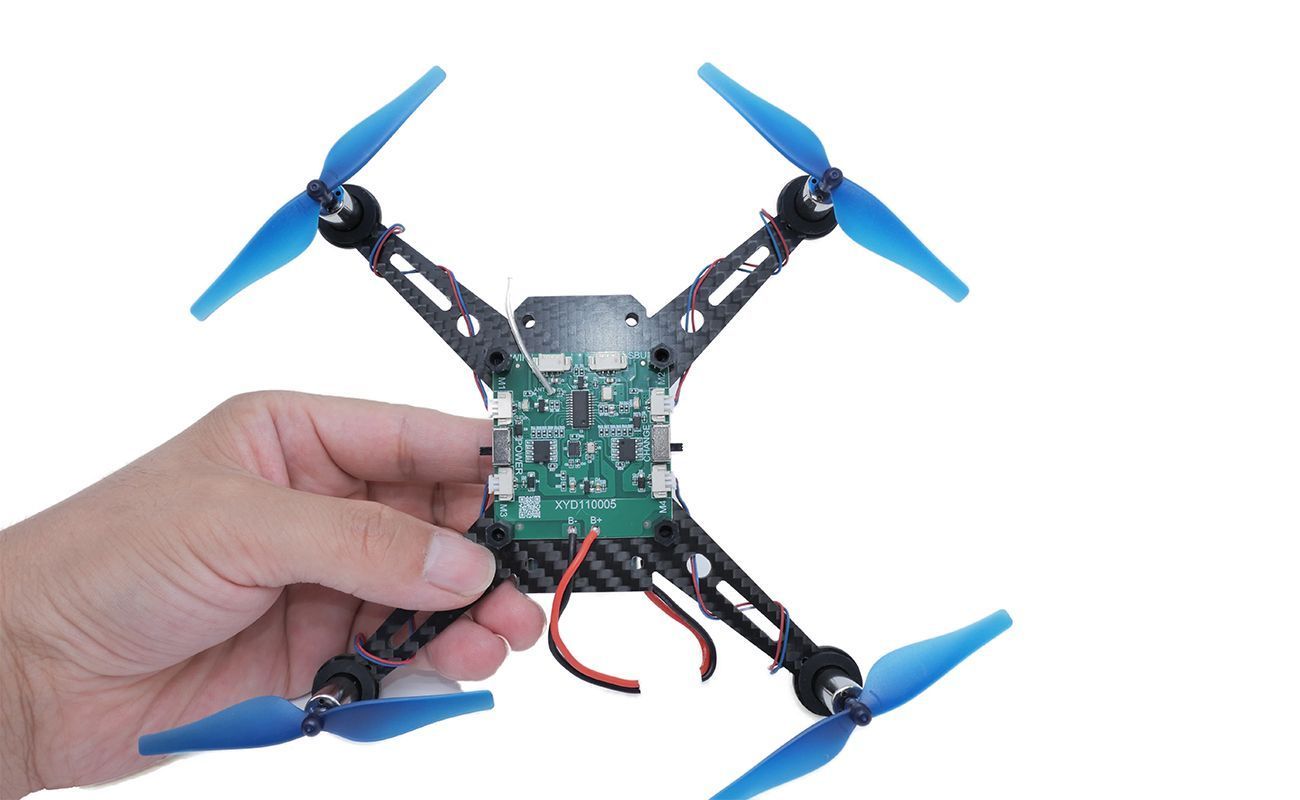

整机外形一次看全

四轴 X 型布局 · 碳纤维机架 + 飞控板 · 8523 电机 ×4 + 2 正 2 反桨。

左右对称 · 重心居中

电机顶盖高于机架，桨叶侧视纤薄高强度；机身高度为电机顶盖至机架底面；电机座插接免焊。

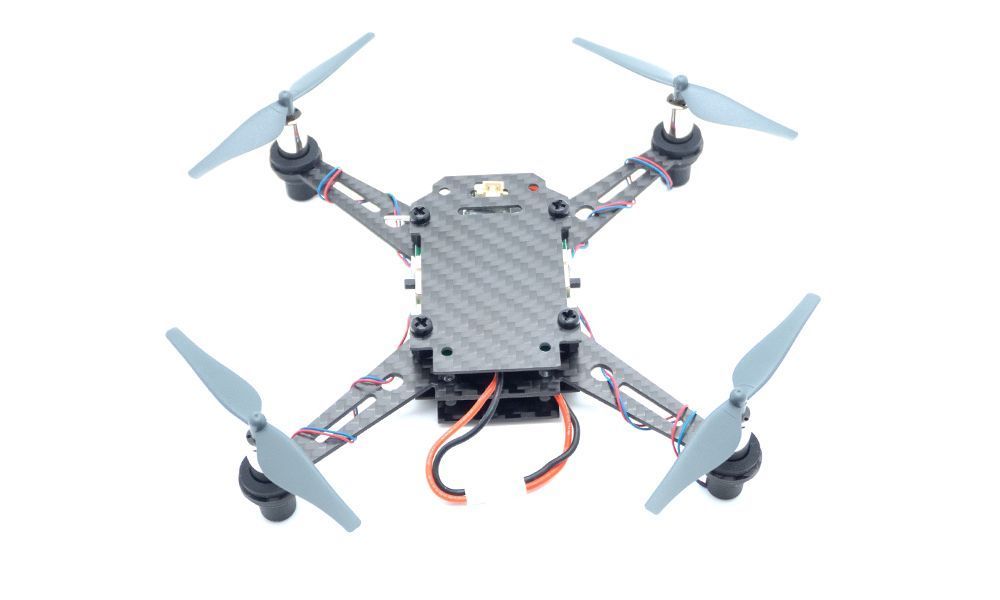

X 型对称 · 机头可识别

机头指示灯用于识别机头朝向（正前方）一眼可辨；前后机臂等高对称，X 型布局对称。

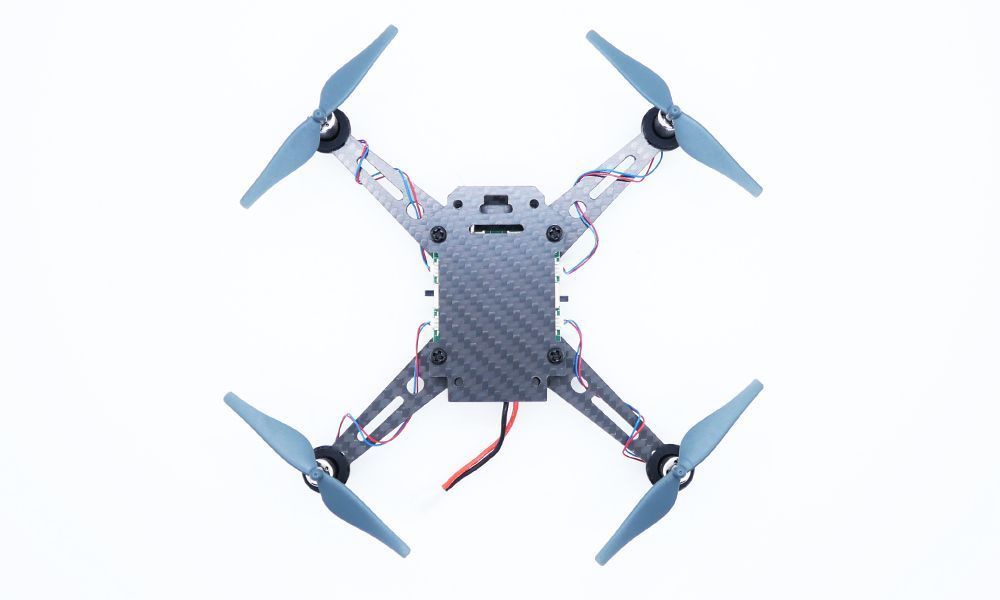

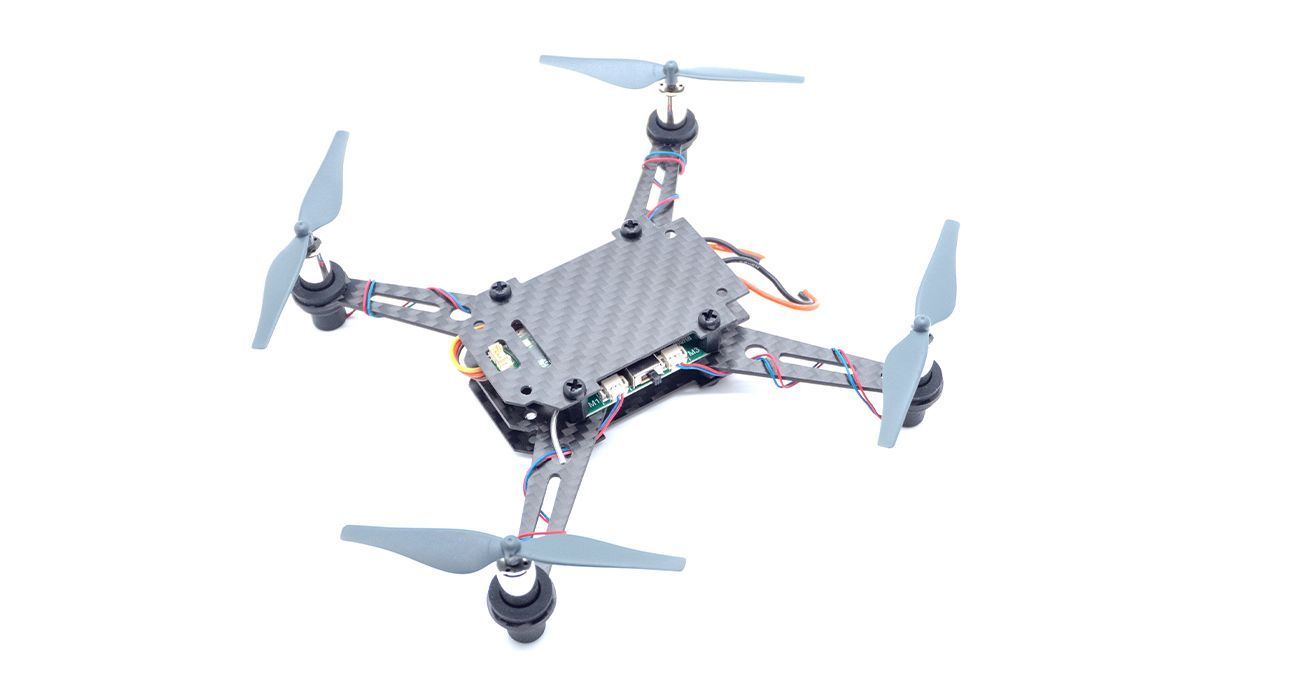

对称布局 · 重心居中

对角轴距对称 · 重心居中 · 装机桨叶 2 正 2 反方向清晰可见。

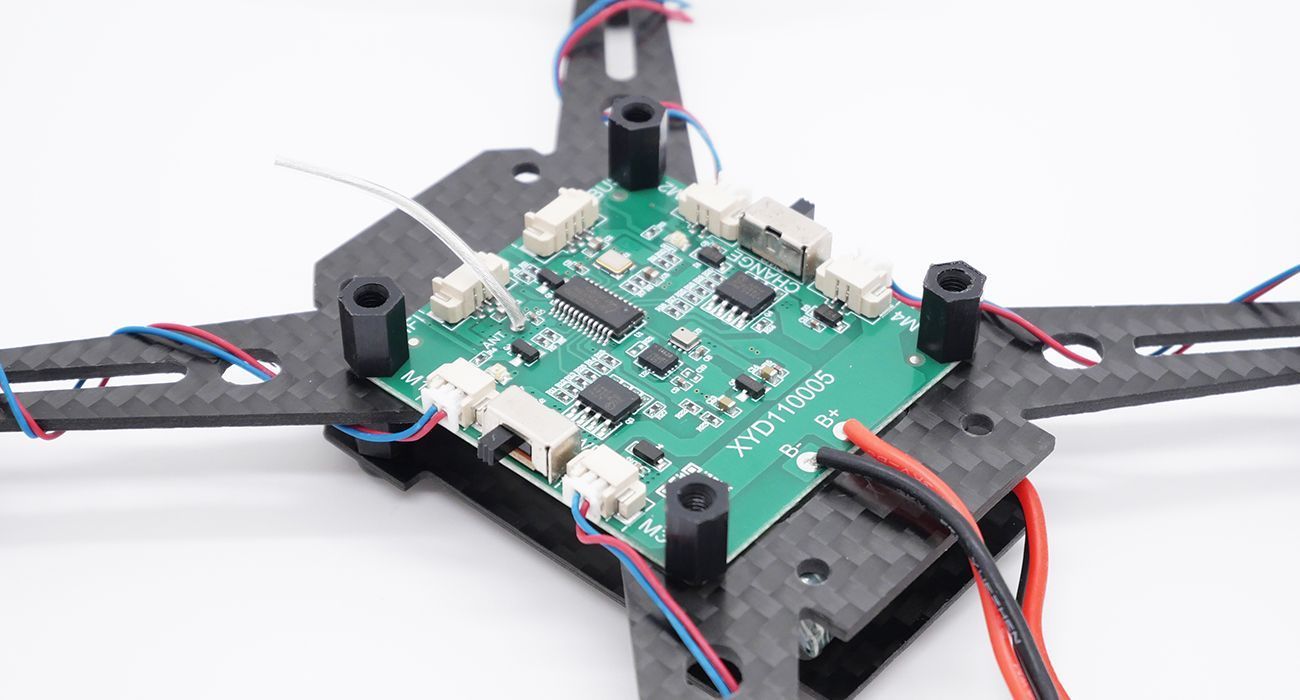

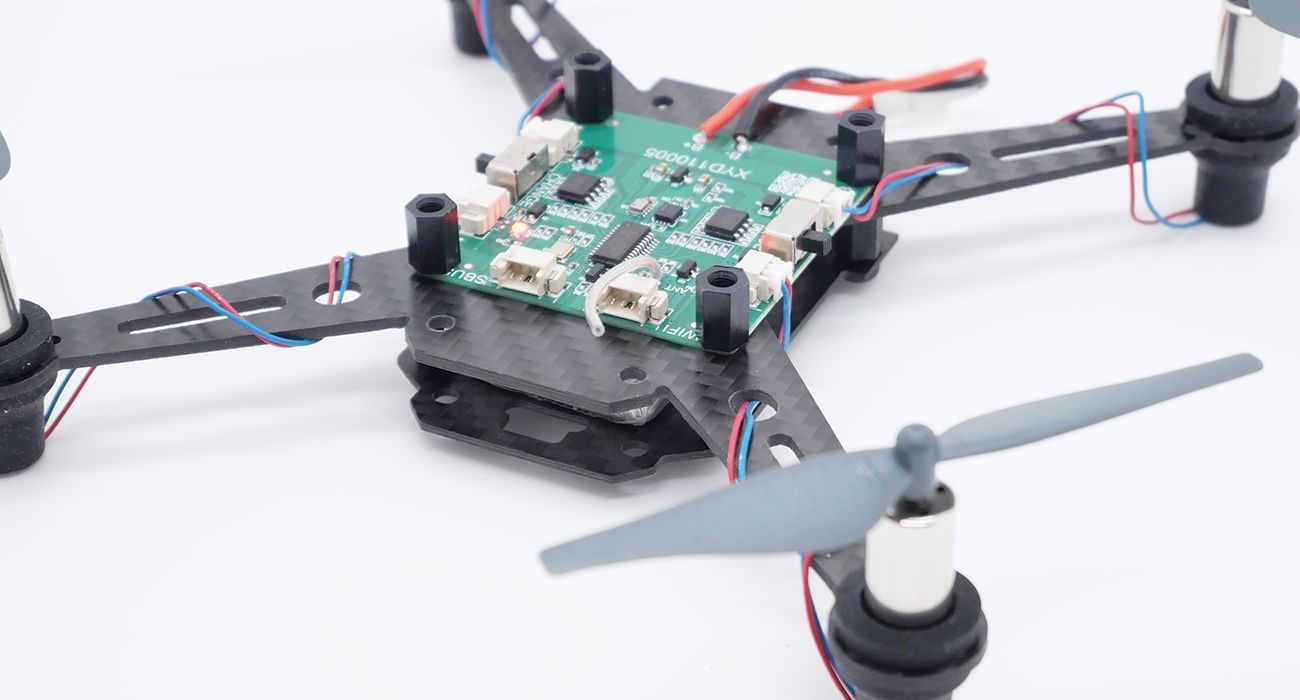

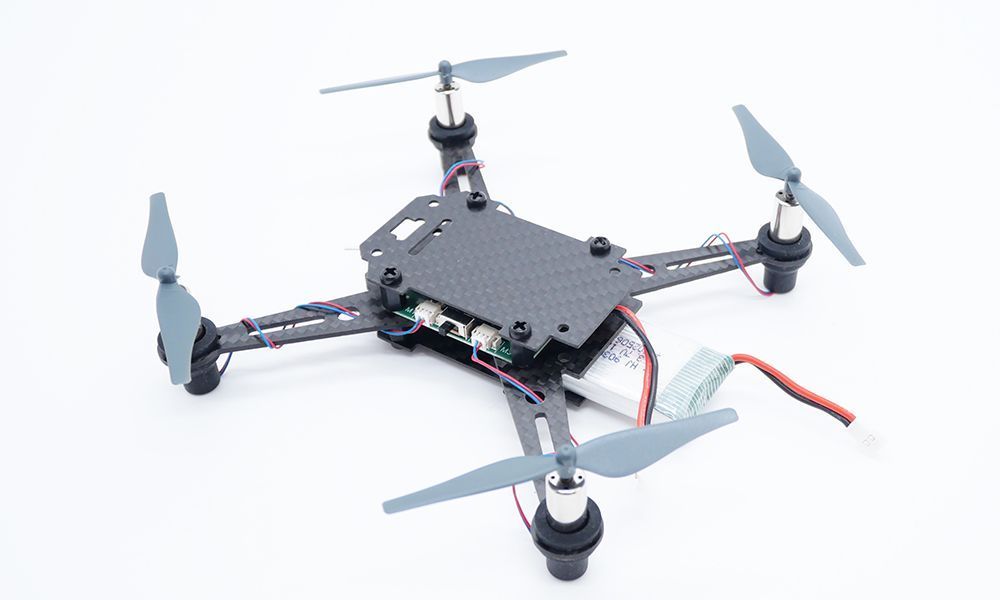

电池仓 · 4×PWM · 摄像头 3P

3.7V 电池仓快速拆装；4×PWM 电机插座 + 摄像头 3P 预留接口；防呆插接设计，维修不用翻说明书。

头部接口排布

头部排布：SBUS IN · 摄像头 3P。

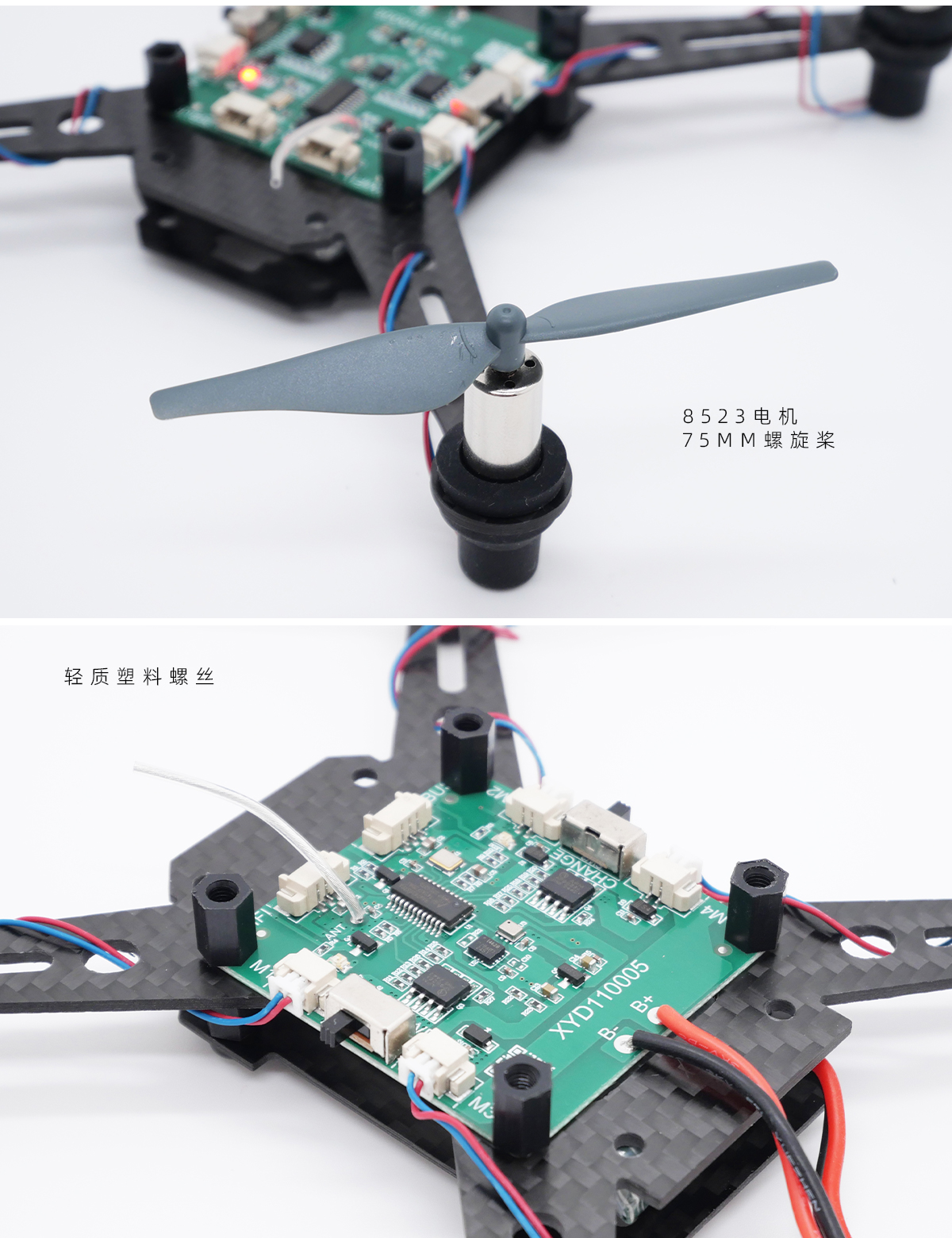

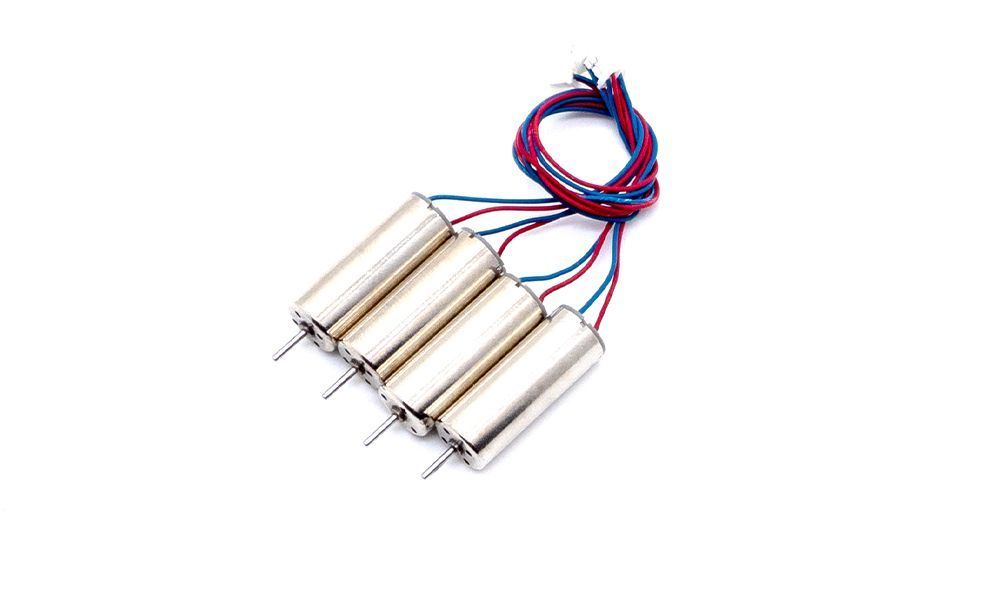

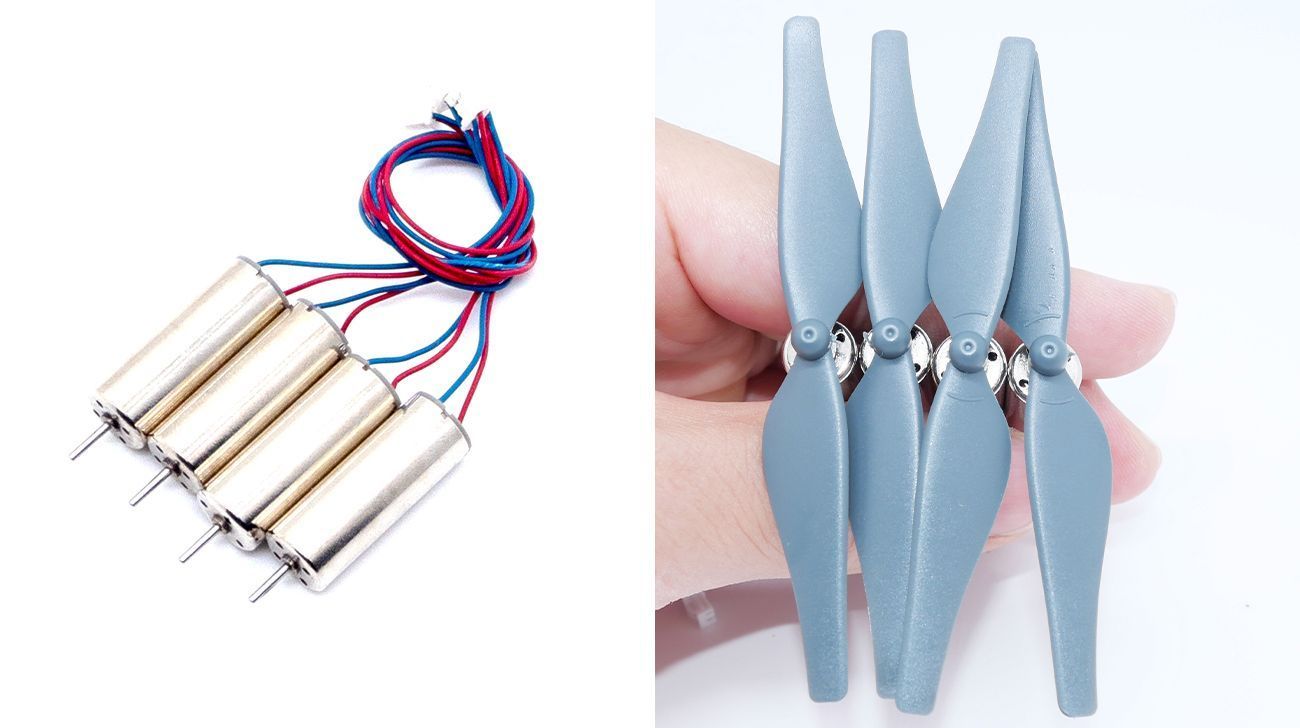

8523 空心杯

纯铜绕组 · 金属顶盖散热槽

低内阻、低温升，连续高强度飞行散热；输出轴桨座十字对向，出厂分好方向。

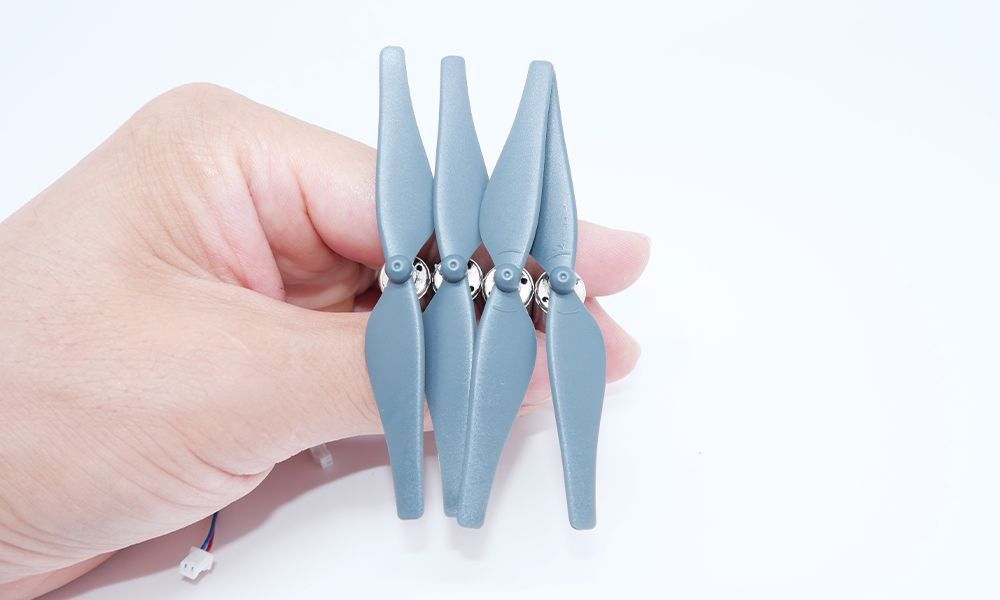

正反桨区分

A 正桨（CW）/ B 反桨（CCW）

桨根标注 A / B，对号安装零差错；出厂 2 正 2 反一袋。

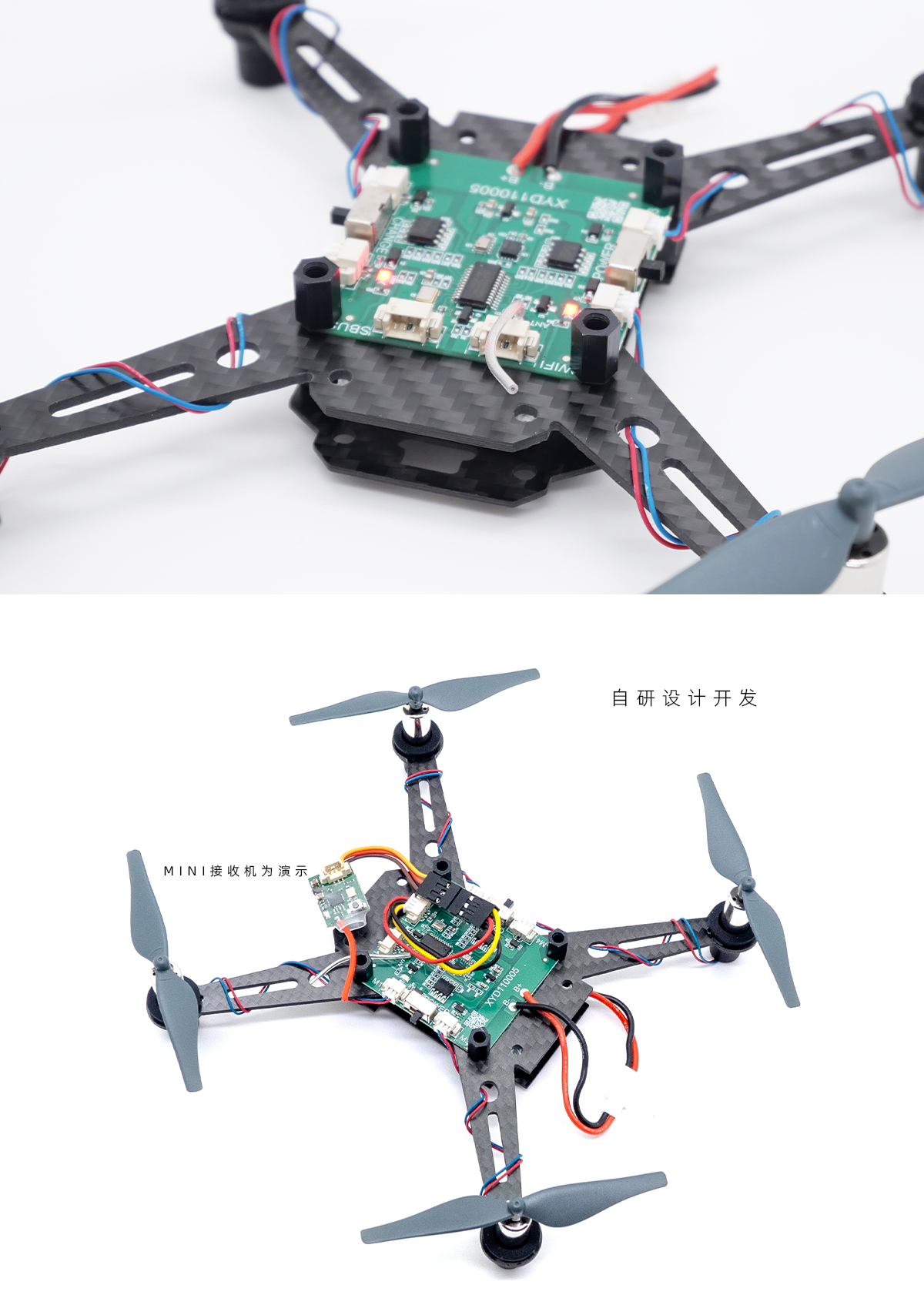

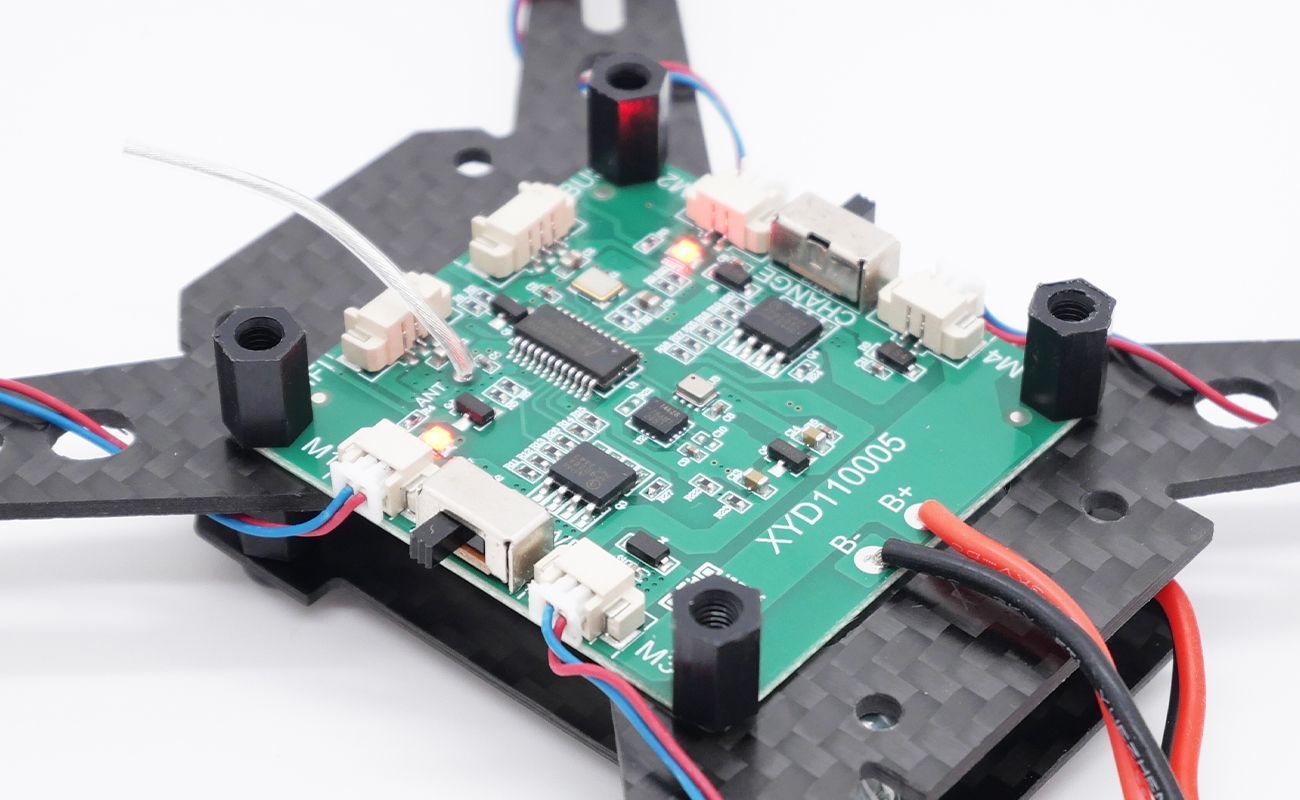

姿态与高度传感

IMU + 气压计 · 摄像头模块接口 3P

6 轴 IMU 姿态解算 + 气压计定高基准；摄像头模块接口 3P（3.7V 即插即用）；4×PWM 电机输出防呆插接免焊接。

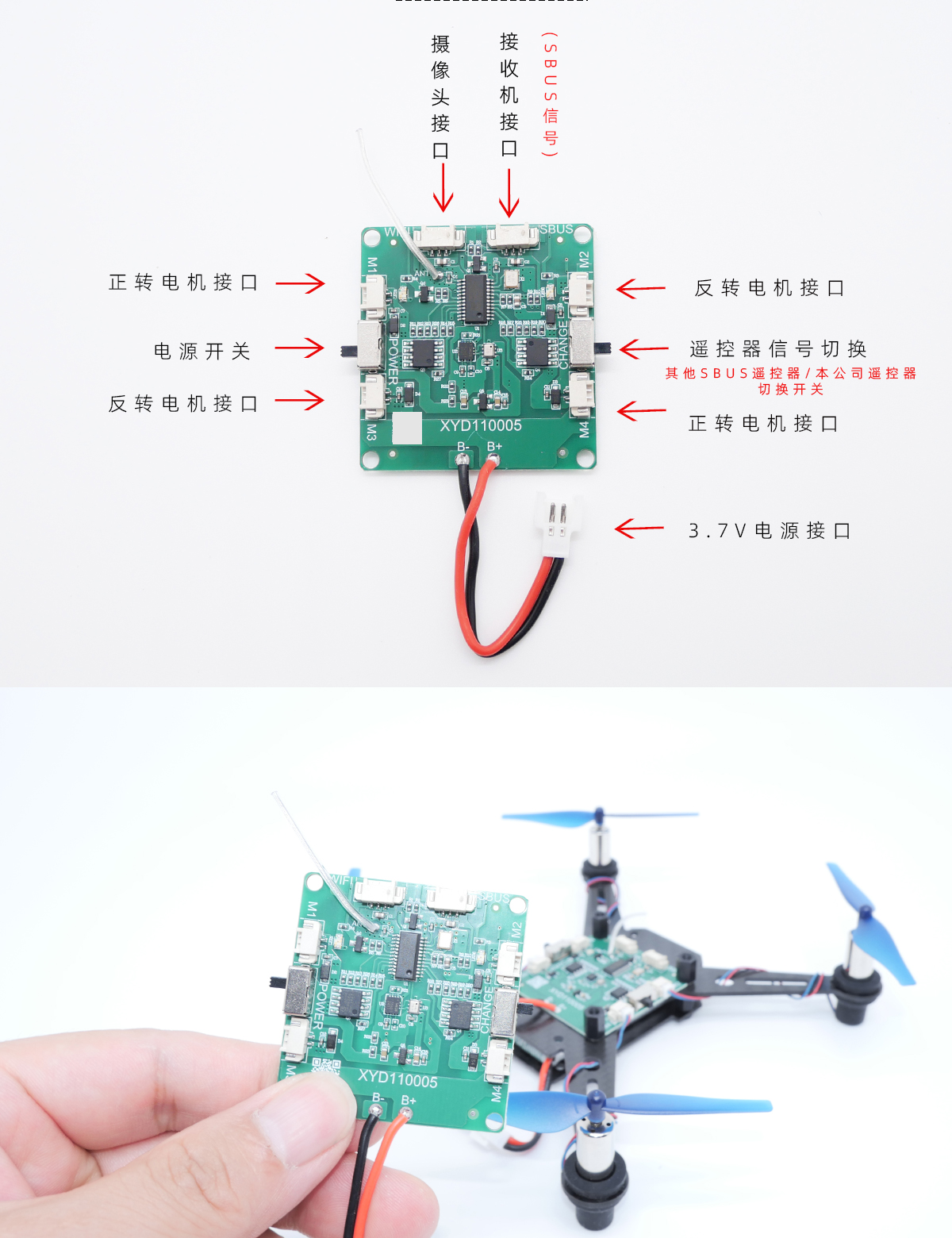

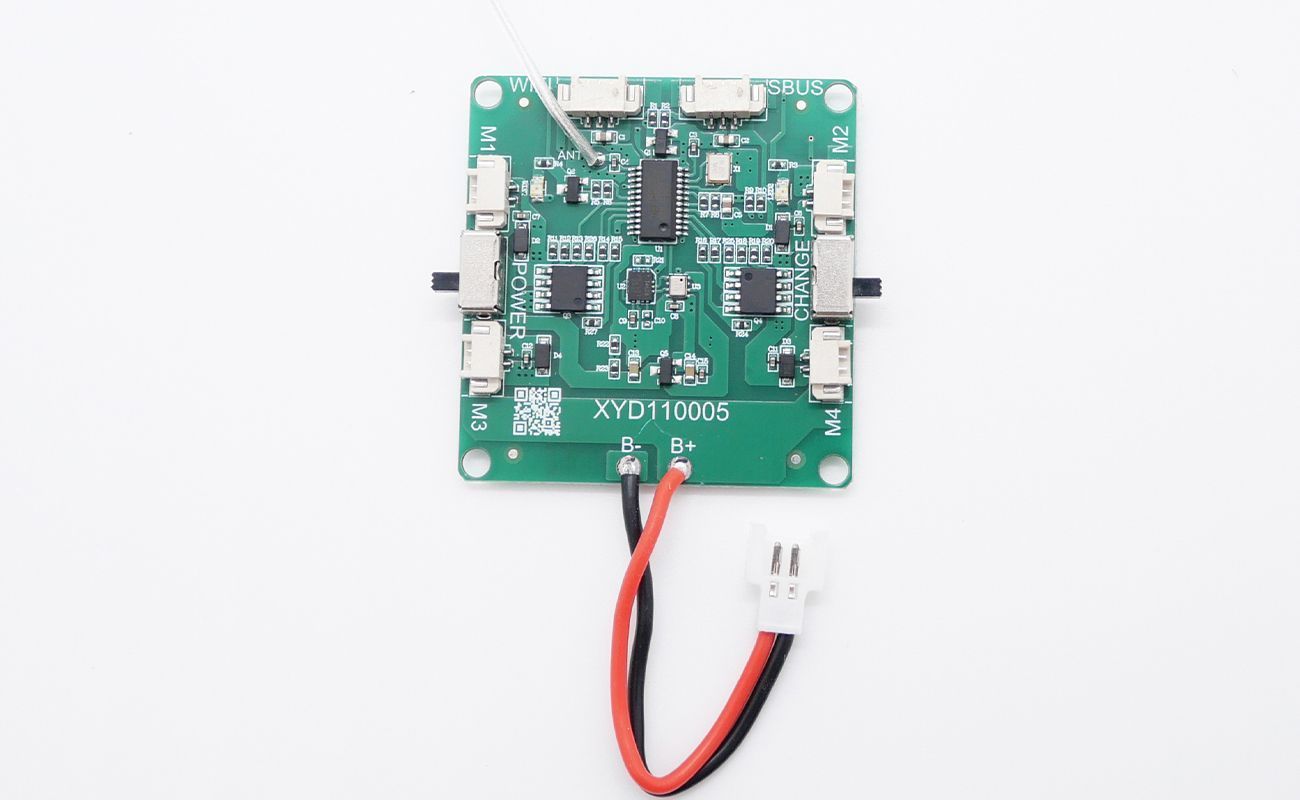

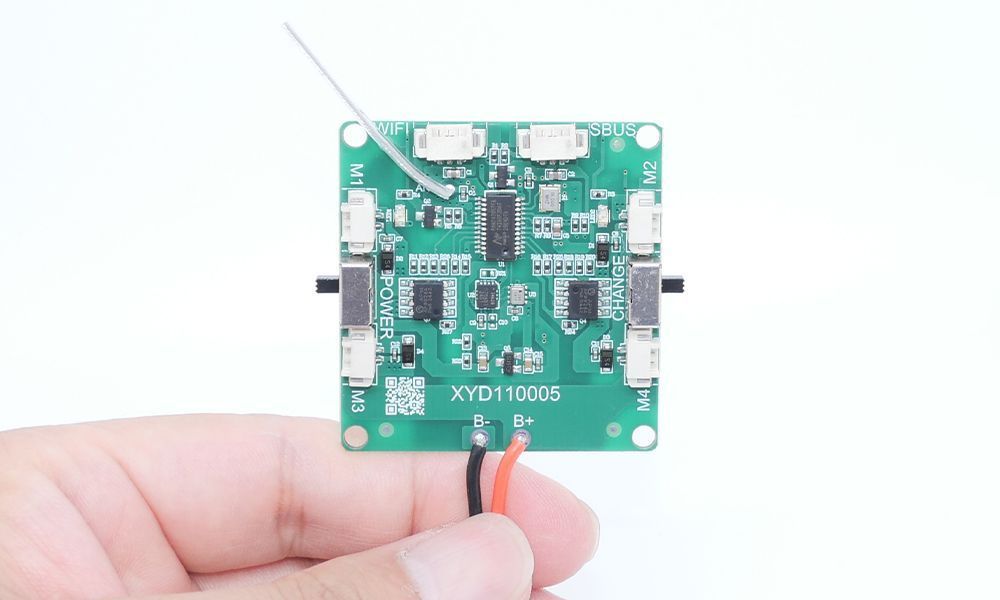

摄像头 · 接收机

摄像头接口：用于连接图传摄像头模块，实现航拍画面传输。

接收机接口（SBUS 信号）：用于连接无线接收机。如果你要使用外接遥控器，需要把接收机插在这里。

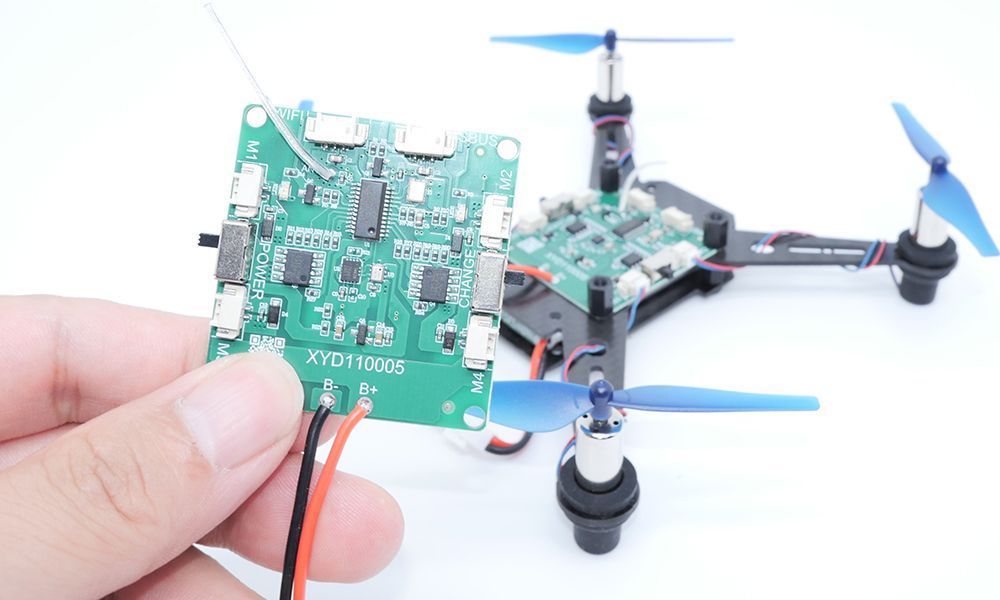

正转电机 M1 · 反转电机 M3 · 电源开关

正转电机接口（M1）：连接对角线上需要顺时针旋转的电机（通常搭配正桨）。

反转电机接口（M3）：连接对角线上需要逆时针旋转的电机（通常搭配反桨）。

电源开关：控制整块主板的电源通断。

反转电机 M2 · 正转电机 M4 · 信号切换

反转电机接口（M2）：连接另一个逆时针旋转的电机。

正转电机接口（M4）：连接另一个顺时针旋转的电机。

遥控器信号切换：一个拨动或按压开关。决定是使用厂家原配的专用遥控器，还是第三方通用的 SBUS 遥控器（如 MC6C 等）。更换遥控器时，记得要切换这个开关。

3.7V 电源接口

3.7V 电源接口：B+ 接电源正极（红线），B- 接电源负极（黑线）。3.7V 对应的是 1S 锂电池（单节锂电池）。

自稳

松杆自动回平，新手首选

定高

气压计锁高，定高悬停

一键起降

自动起飞 · 再按缓降

360° 翻滚

拨杆触发 · 自动回正

低电保护

自动缓降 · 降低炸机 / 丢机风险

单线串行 · 数字编码

一根串行线传全部通道 · 6 通道以上 · 数字编码抗干扰 · 已适配 MC6C 等常见六通 SBUS 遥控器 / 新又多系列遥控器。

装进外壳就是遥控器

随箱含遥控器发射主板 ×1，可装入 新又多遥控器外壳使用（简易外壳）；无兼容外壳请同时下单外壳。

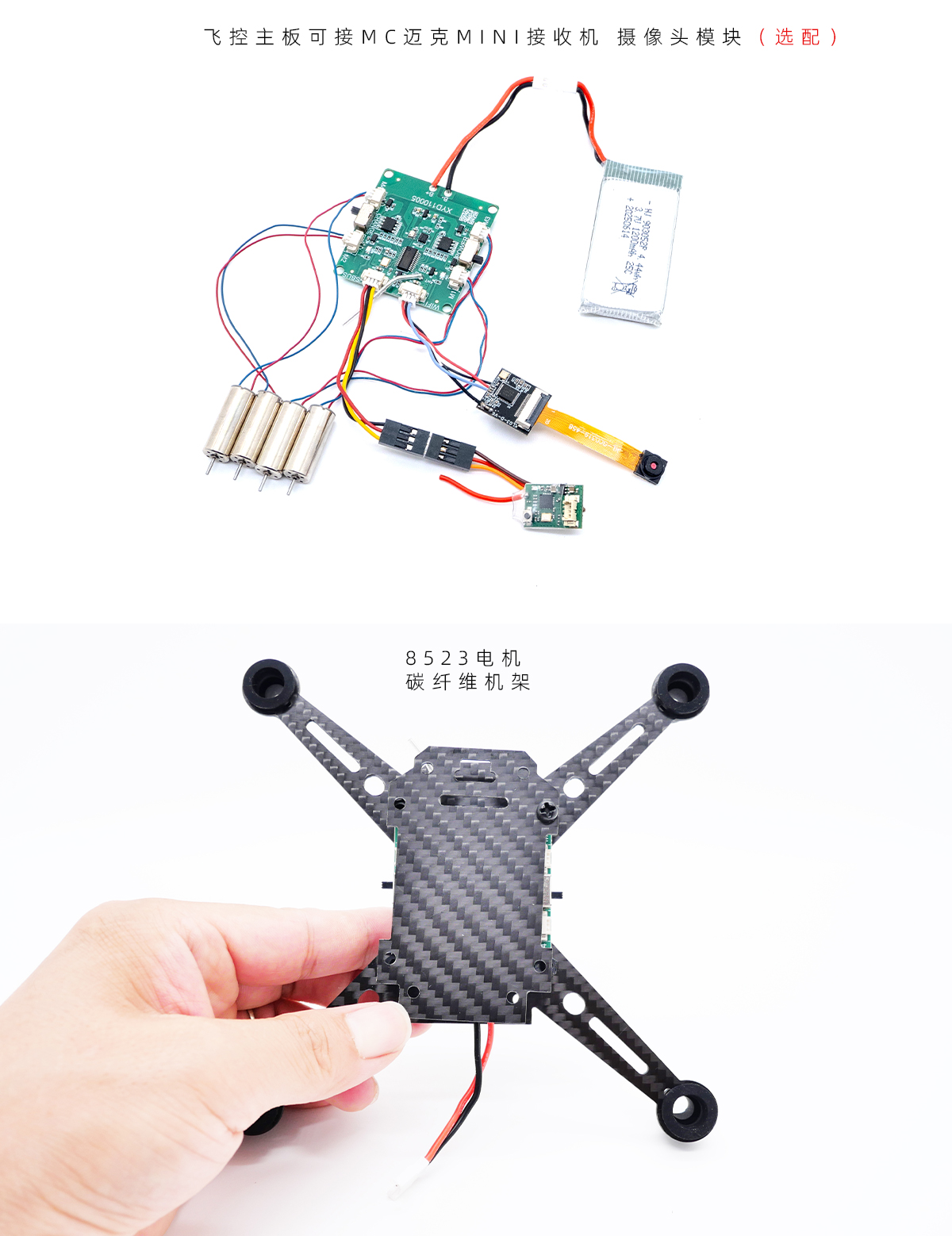

3.7V 3P · JST 1.25

预留摄像头接口，供电 + 信号一线直连；兼容 3.7V 3P（JST 1.25）接口的摄像头。摄像头均需另购，只支持本公司摄像头模块。

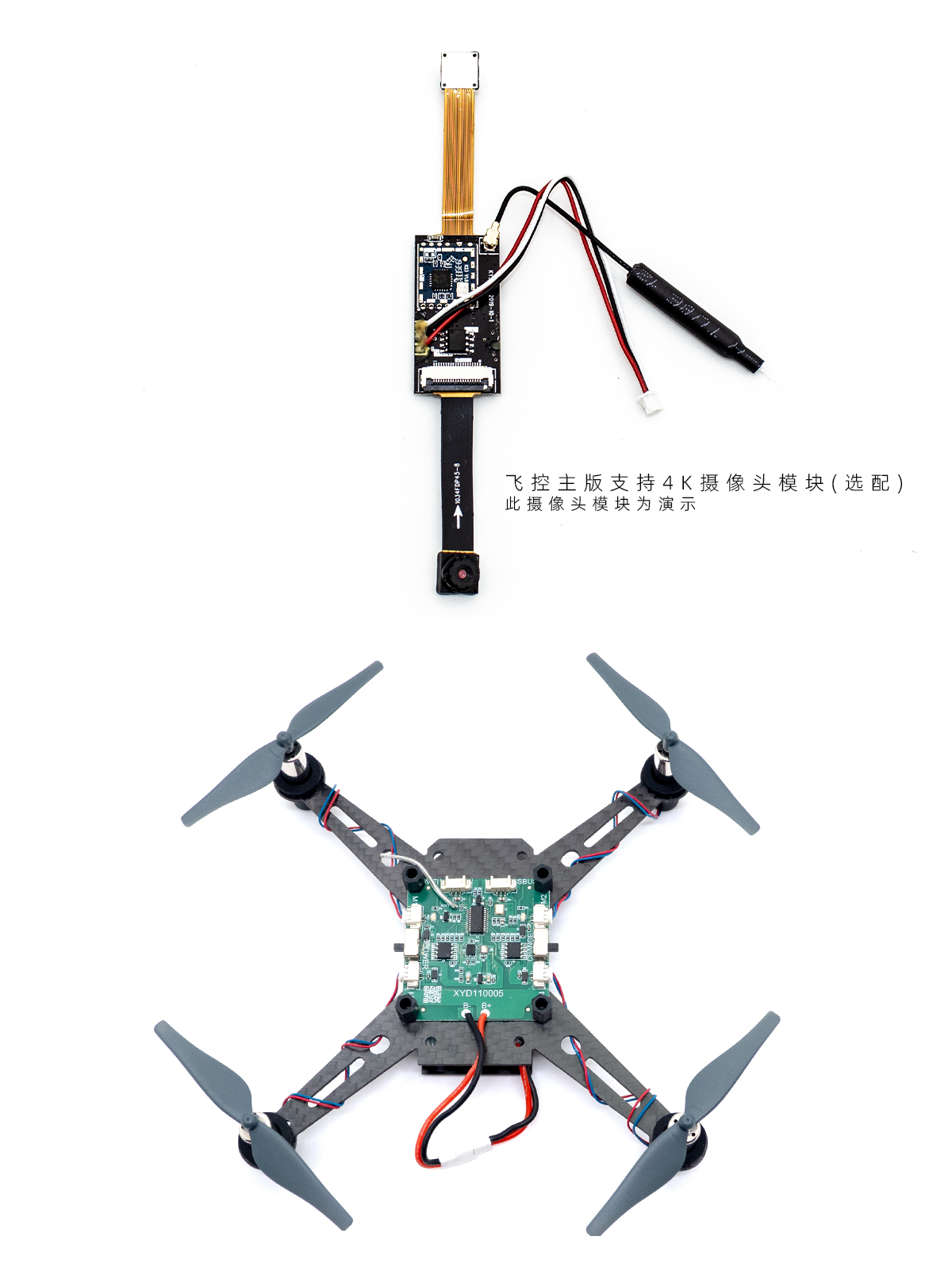

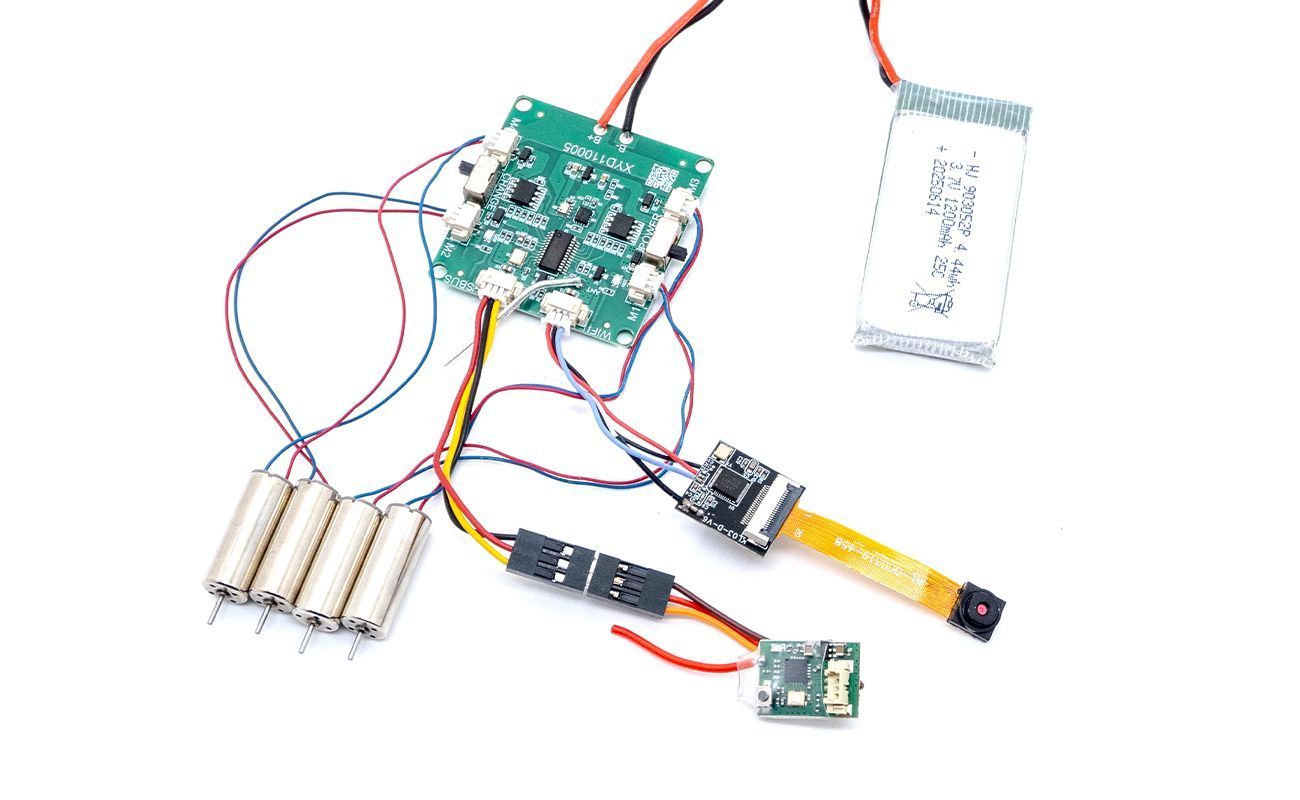

可加装 4K 摄像头模块

第一张图展示了这款无人机可以加装一个 4K 摄像头模块。

选配 · 排线接口连接

此摄像头为选配（图片上显示为“演示”），通过主板上预留的排线接口连接。

购买前确认版本与清晰度

虽然主板支持 4K 摄录，但图片中的摄像头排线上印有 1.3Megapixel（130 万像素）的字样，建议购买前与卖家确认您收到的具体摄像头版本及清晰度。

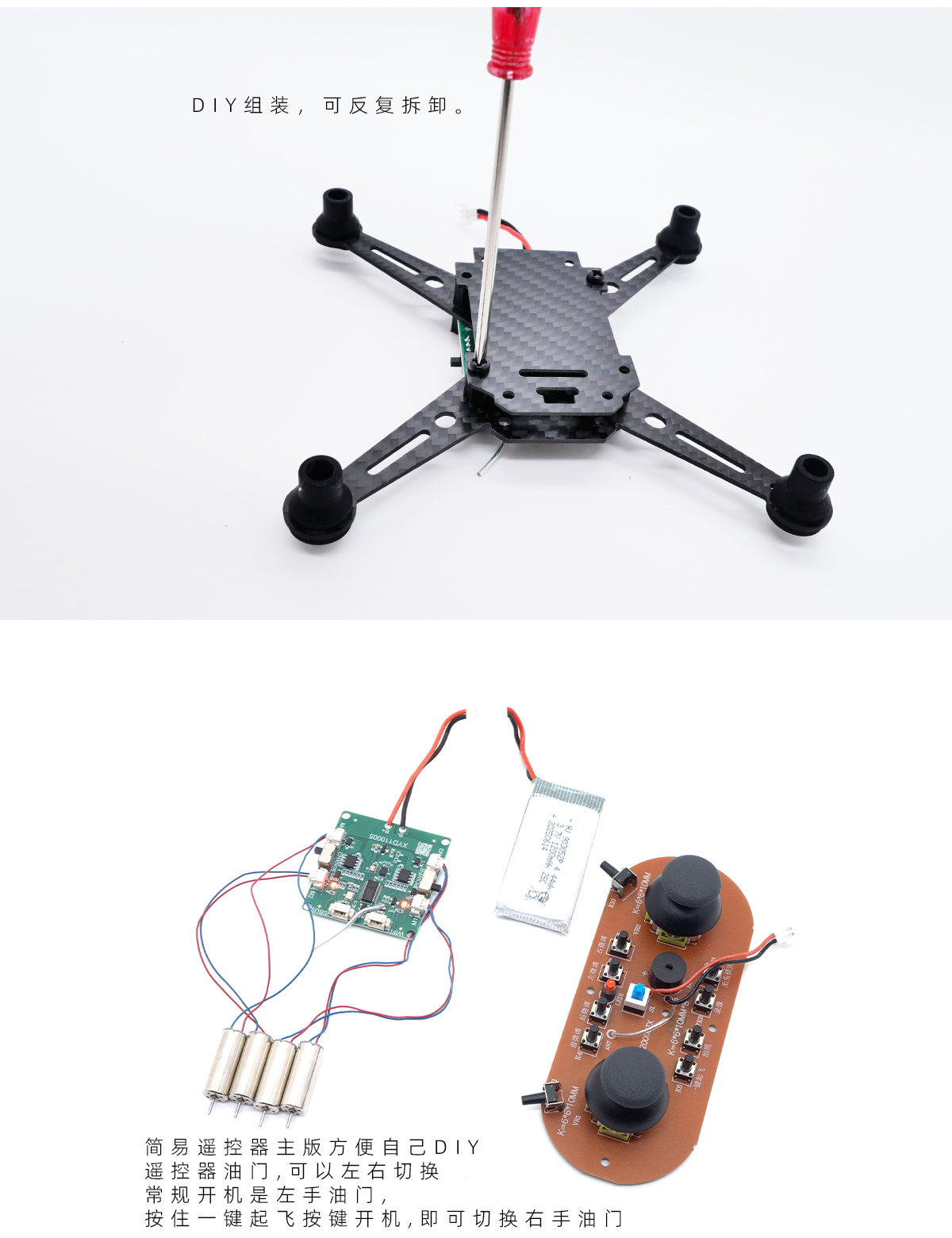

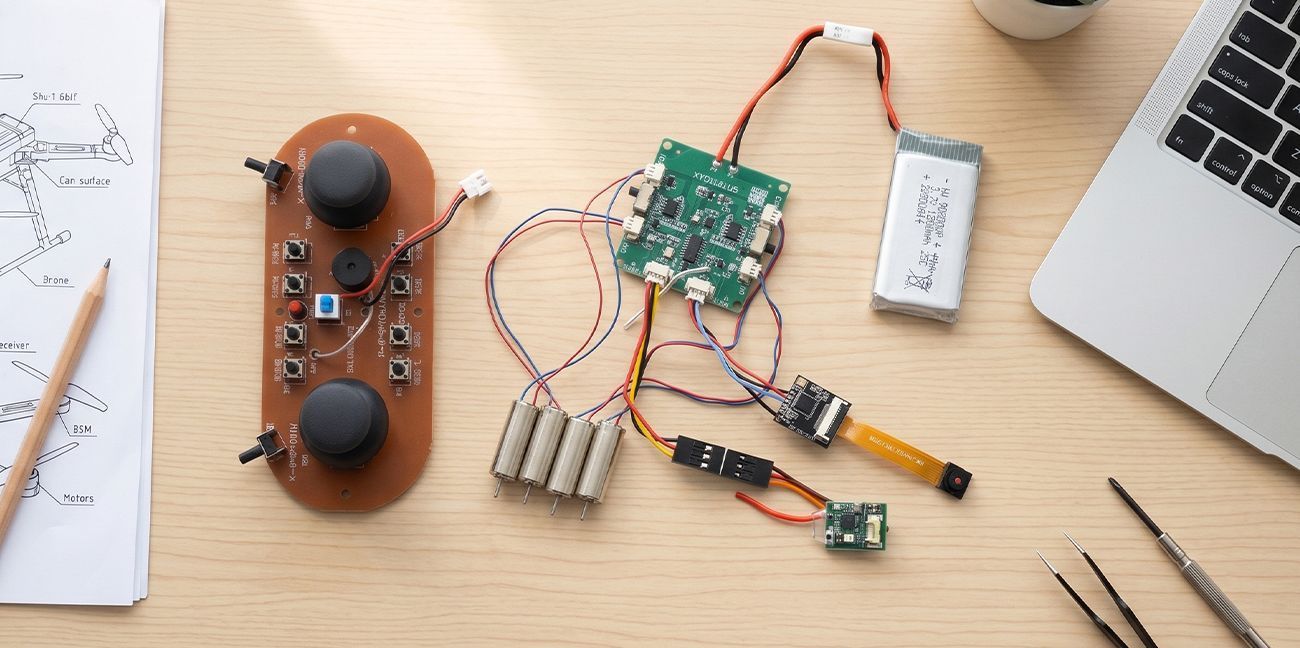

自己组装 · 可反复拆卸

这是一款需要自己组装的模型。只要小心操作，您可以随时拆解它进行维修或更换零件。

约 240 米（搭配简易版遥控器）

如果搭配该公司的简易版遥控器，飞行控制范围大约在 240 米左右。这对于室内飞行或小范围户外飞行是足够的。

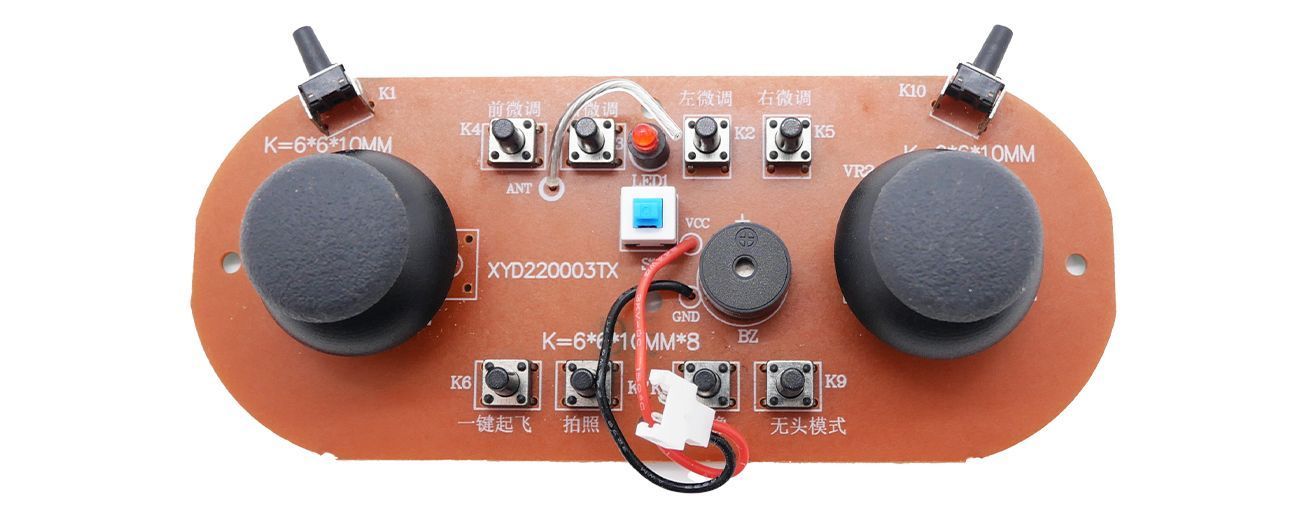

左手油门 ↔ 右手油门

绝大多数无人机默认是“左手油门”（左手控制上下/转向，右手控制前后左右），本机支持切换为“右手油门”。

按住“一键起飞”再开机

按住遥控器上的“一键起飞”按键，然后再打开遥控器的电源开关，即可切换为“右手油门”（左手控制方向），对习惯右手打油门的玩家非常友好。

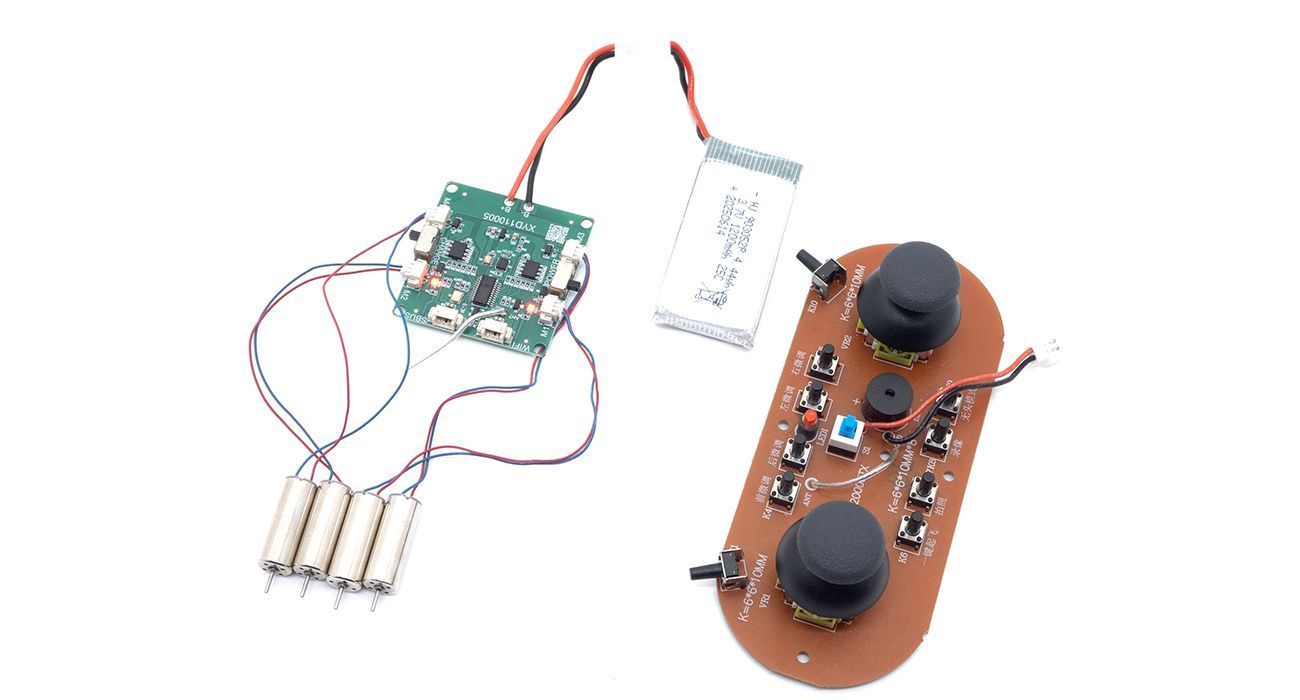

遥控器主板与机体主板分开

遥控器主板和机体主板是分开的，方便维修或自行 DIY 升级。

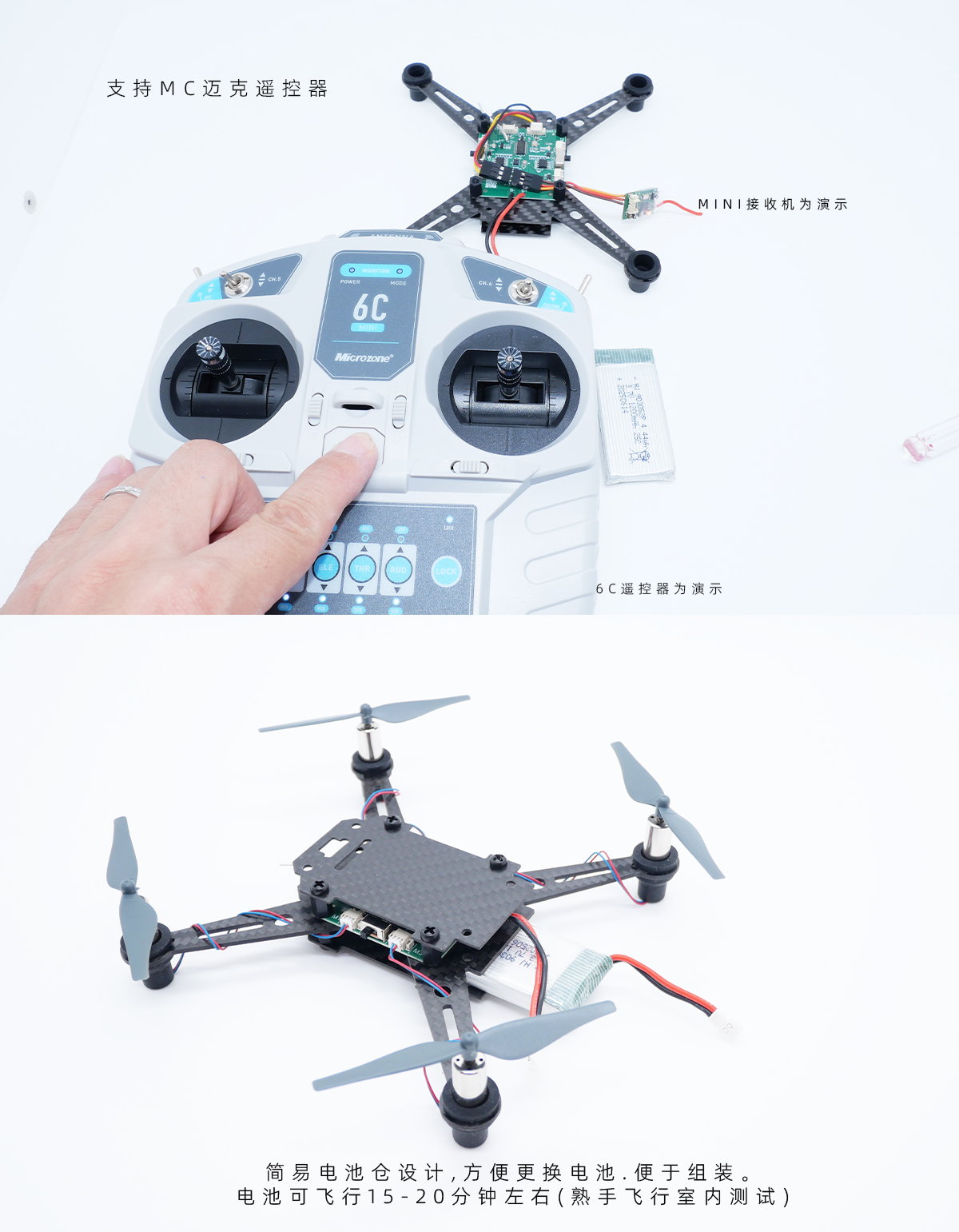

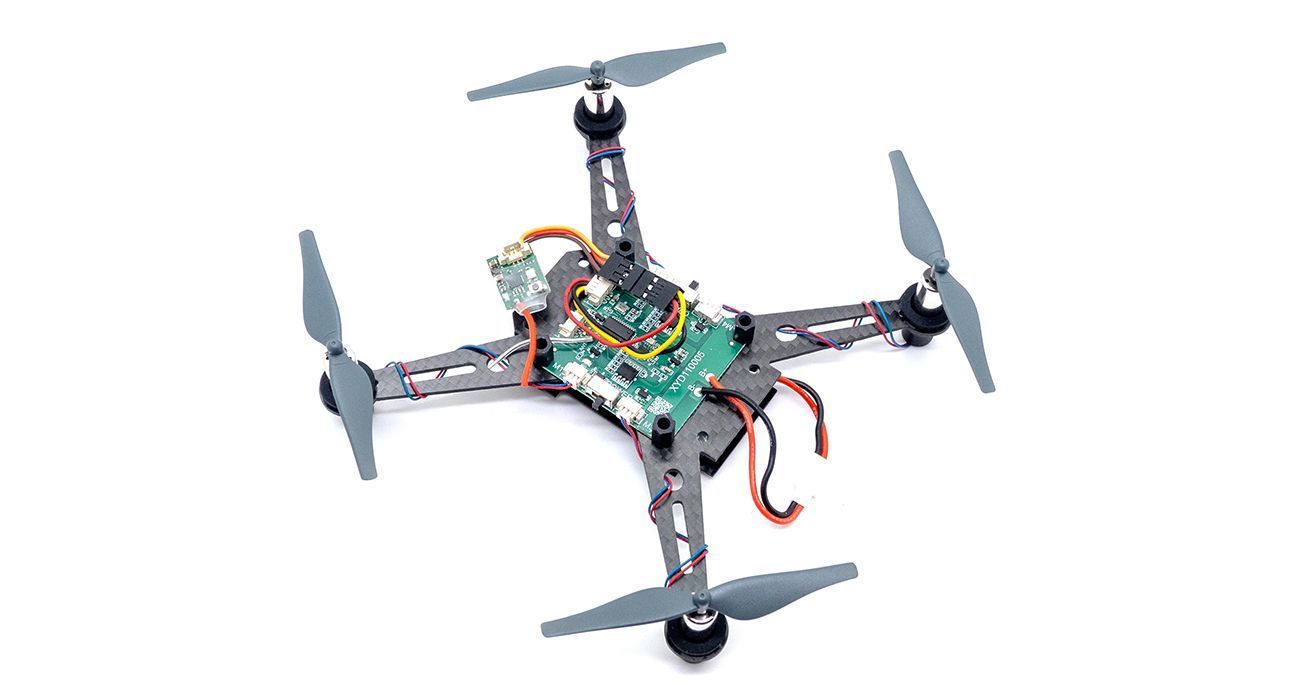

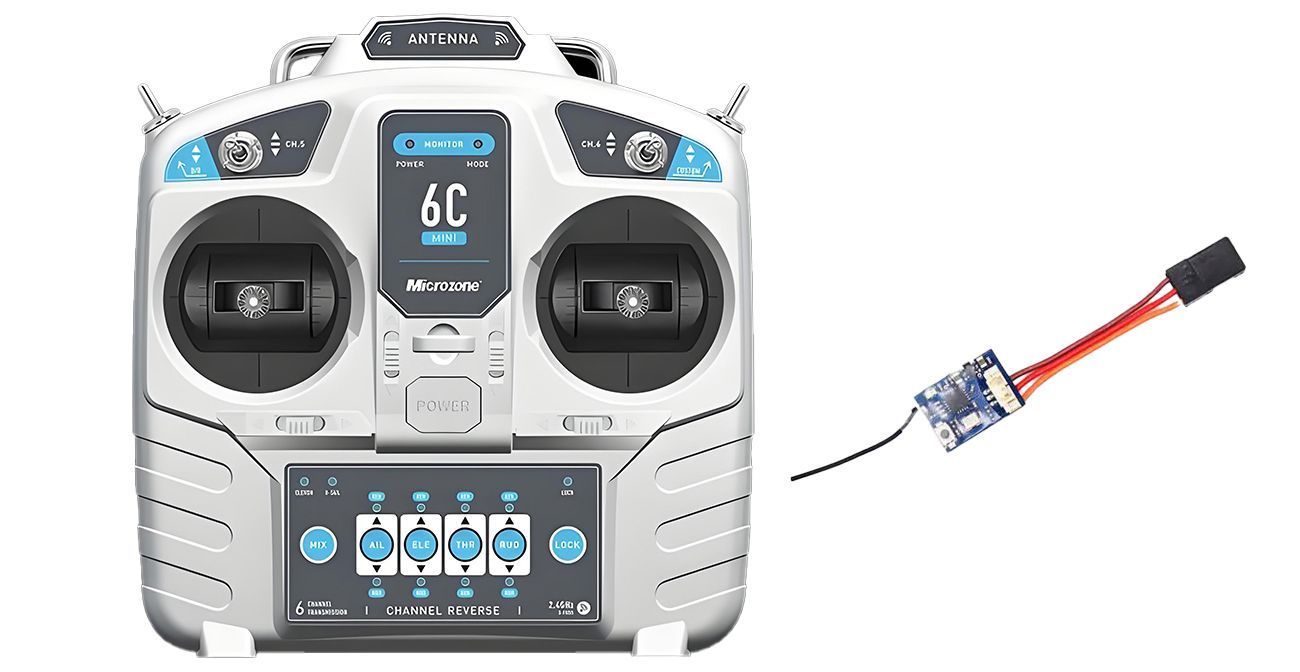

MC6C 遥控器 + MINI 接收机

遥控器：MC 迈克 6C 遥控器（Microzone 6C）。

接收机：使用了 MINI（微型）接收机版本，无人机主板上的接收模块体积更小，有助于减轻整机重量，提升续航和灵活性。

控制距离 ≤800 米

飞行距离：小于或等于 800 米。

对比：相比于简易版遥控器（前文图片提到的 240 米），MC 迈克 6C 版本大幅跨越；800 米对这类小型无人机已相当可观，非常适合在空旷户外场地进行飞行练习或航拍。

6 通道反相开关

6 个通道对应的反相开关（CHANNEL REVERSE），是更加进一步遥控器的典型特征，适合进阶玩家进行更复杂的设置。

A 正桨 / B 反桨

桨根标注 A / B，出厂已分袋，对号安装零差错。

换电机不焊接

插接式电机座，兼容 8520 / 8523 双规格，一分钟搞定；更换须 4 台同型号，禁止混装。

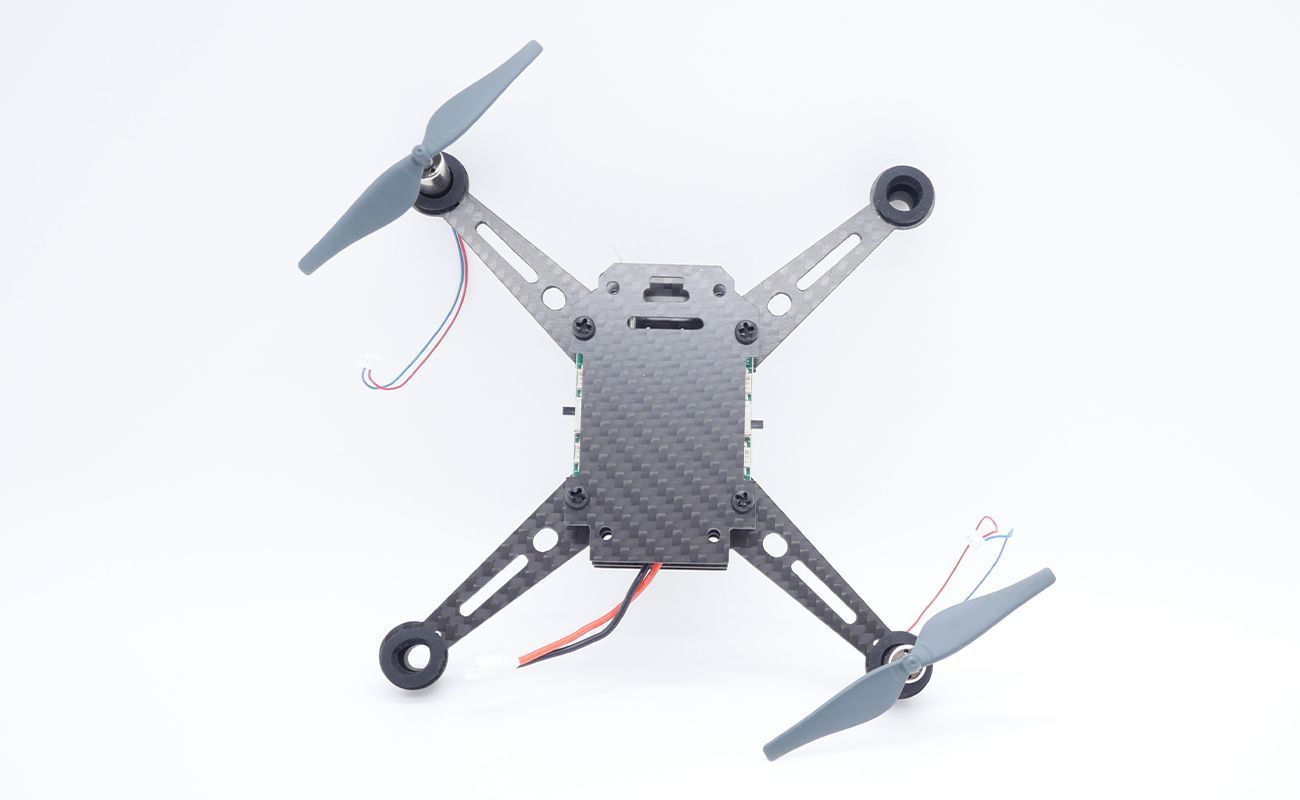

碳纤维材质

机架为定制碳纤维机架，轻量抗摔。

8523 / 8520 空心杯电机

可安装 8523 / 8520 空心杯电机。

72mm 螺旋桨

可安装 72mm 螺旋桨。

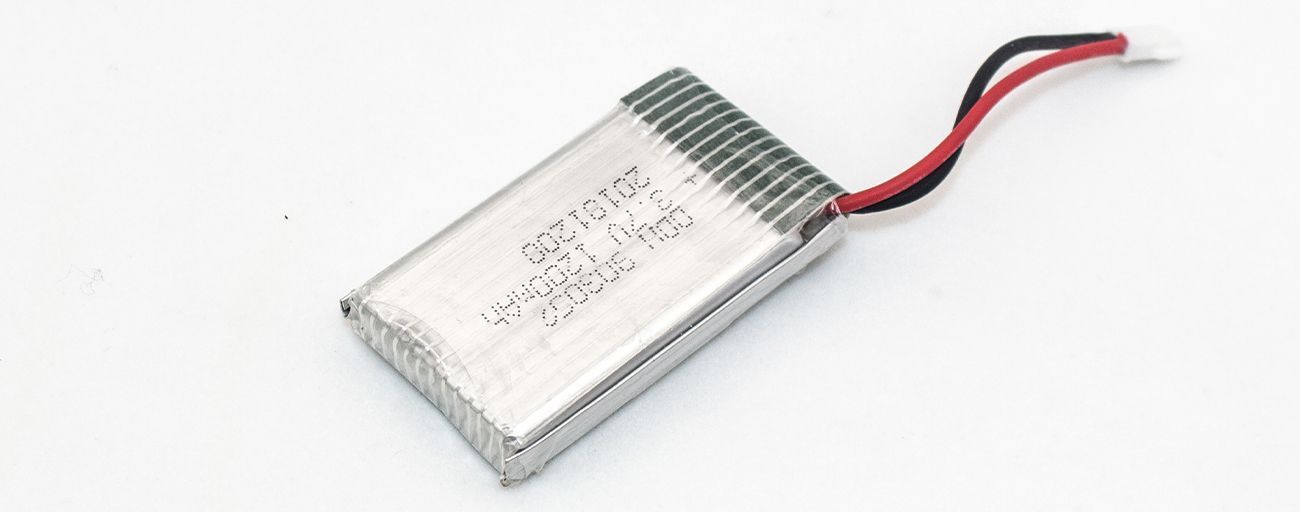

3.7V · 1200mAh · 1S 锂电池

含保护板三重防护：过充 / 过放 / 短路，切断异常回路，延长电池寿命。使用本产品充电线，用手机普通 5V 充电器约 40 分钟充满（充电器需自备，包装不含）。

约 12-20 分钟

匀速巡航约 18 分钟 · 高强度飞行约 12-14 分钟（视飞行强度而定）。低电量自动缓降，降低炸机 / 丢机风险。

普通手机充电器

USB 接口 5V 充电头。

有人看管

充电全程有人值守，远离易燃物；鼓包 / 发烫立即停用。

充满即拔

充满后及时断电，禁止过夜充电；满电存放伤电芯。

单块充电

单块充电，禁止并联 / 串联混充；不同容量勿混充。

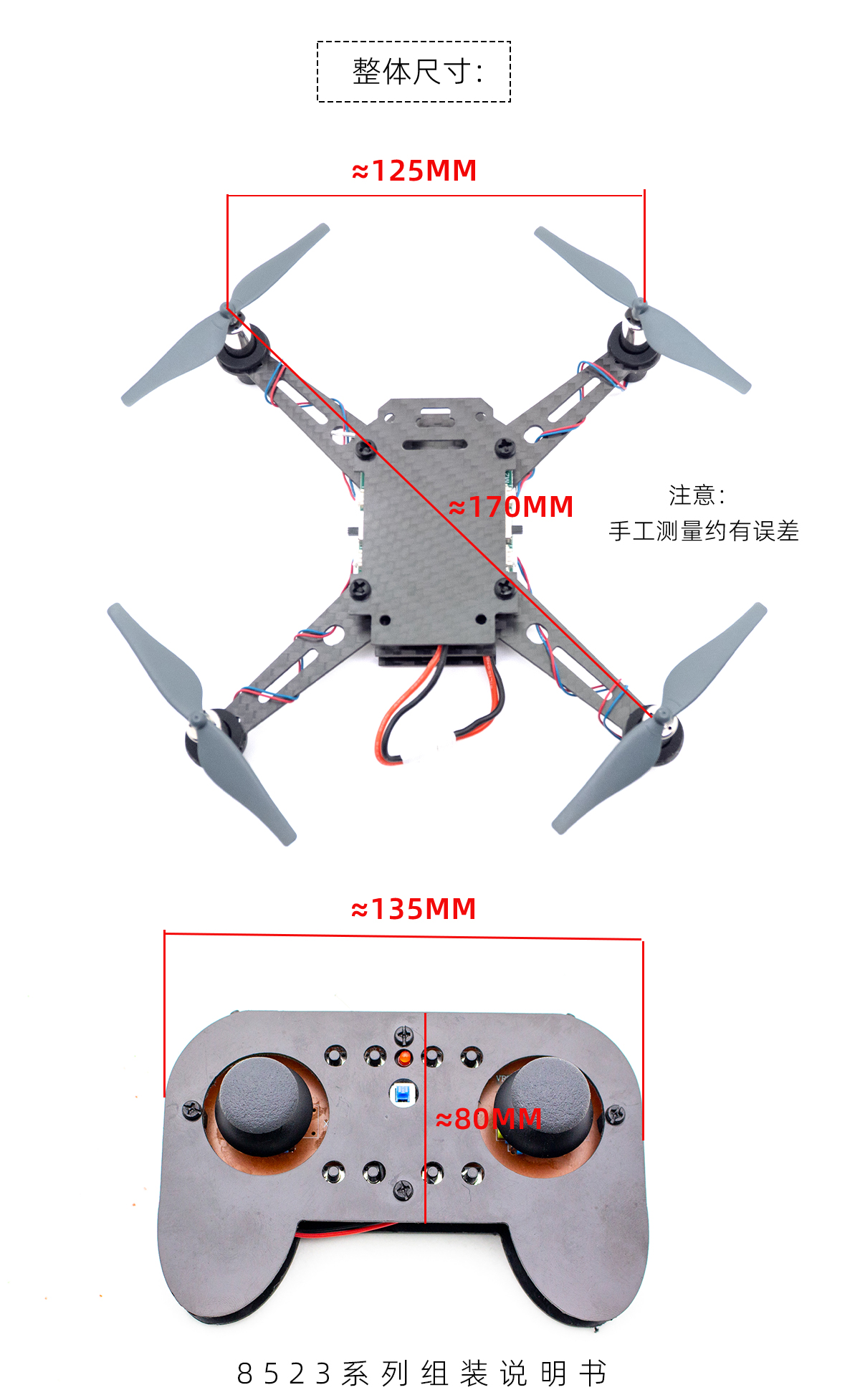

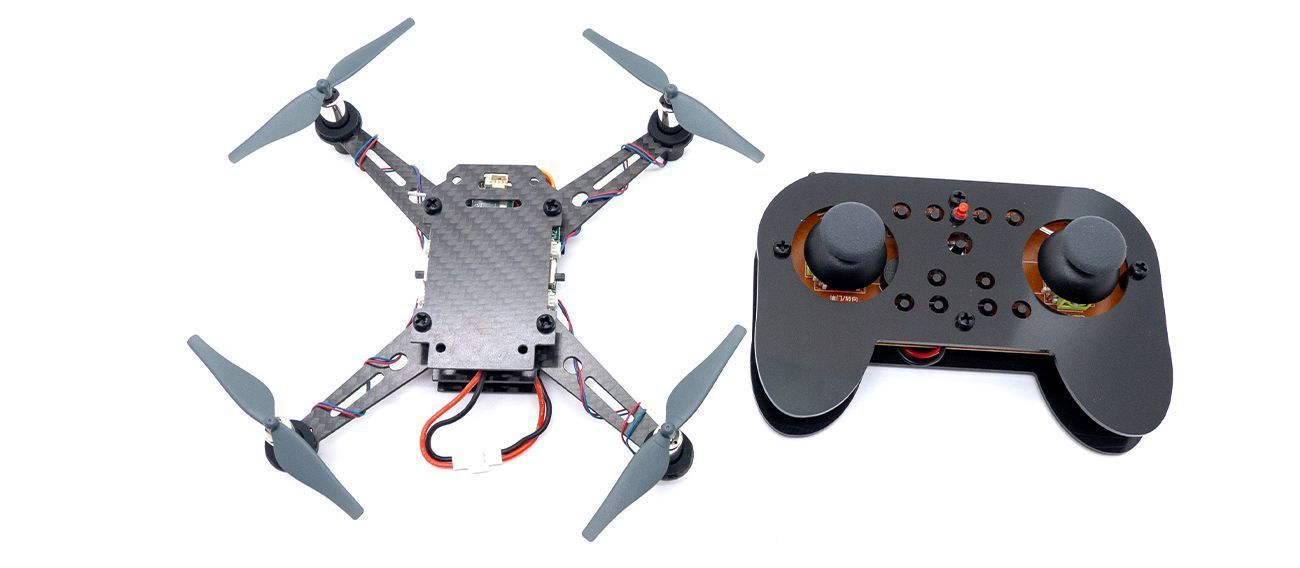

两轴间距

约 125 毫米（≈125MM），代表无人机左右两端宽度（不含螺旋桨）。

对角电机间距 · 轴距

约 170 毫米（≈170MM），这是衡量无人机“轴距”的标准方式。

手工测量有误差

图片特别提醒，手工测量约有误差，实际尺寸可能在极小范围内浮动。

最左端到最右端

约 135 毫米（≈135MM），遥控器最左端到最右端的尺寸。

两摇杆中心间距

约 80 毫米（≈80MM），红色箭头标明了两个摇杆轴心之间的距离。

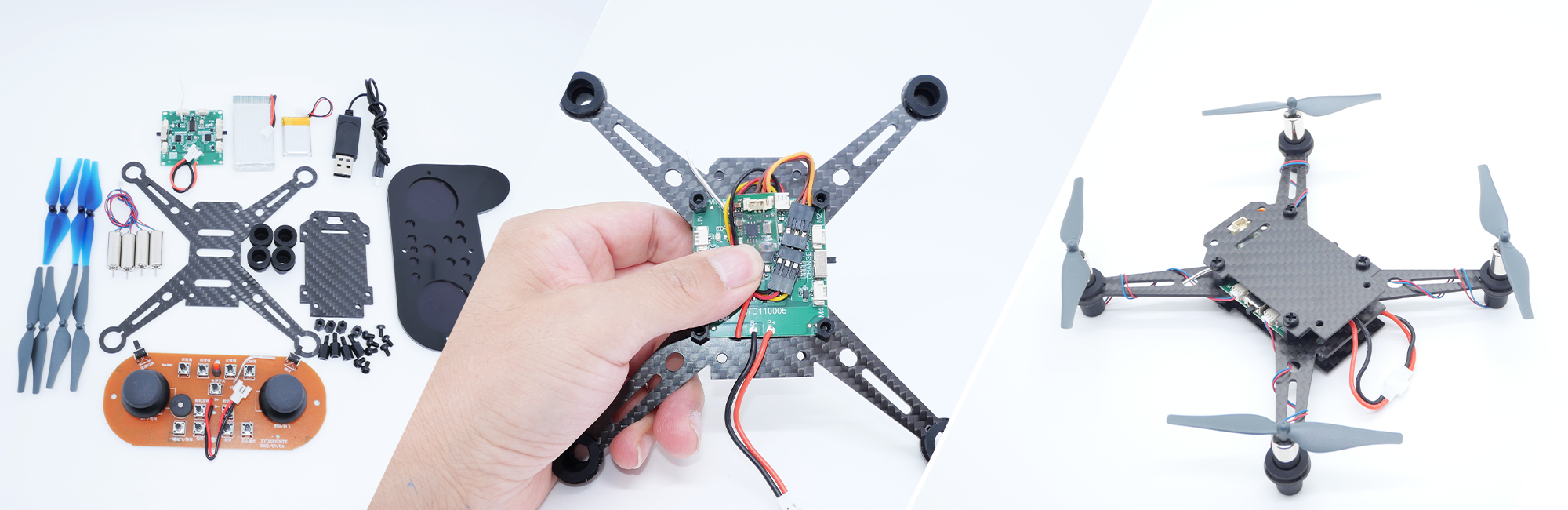

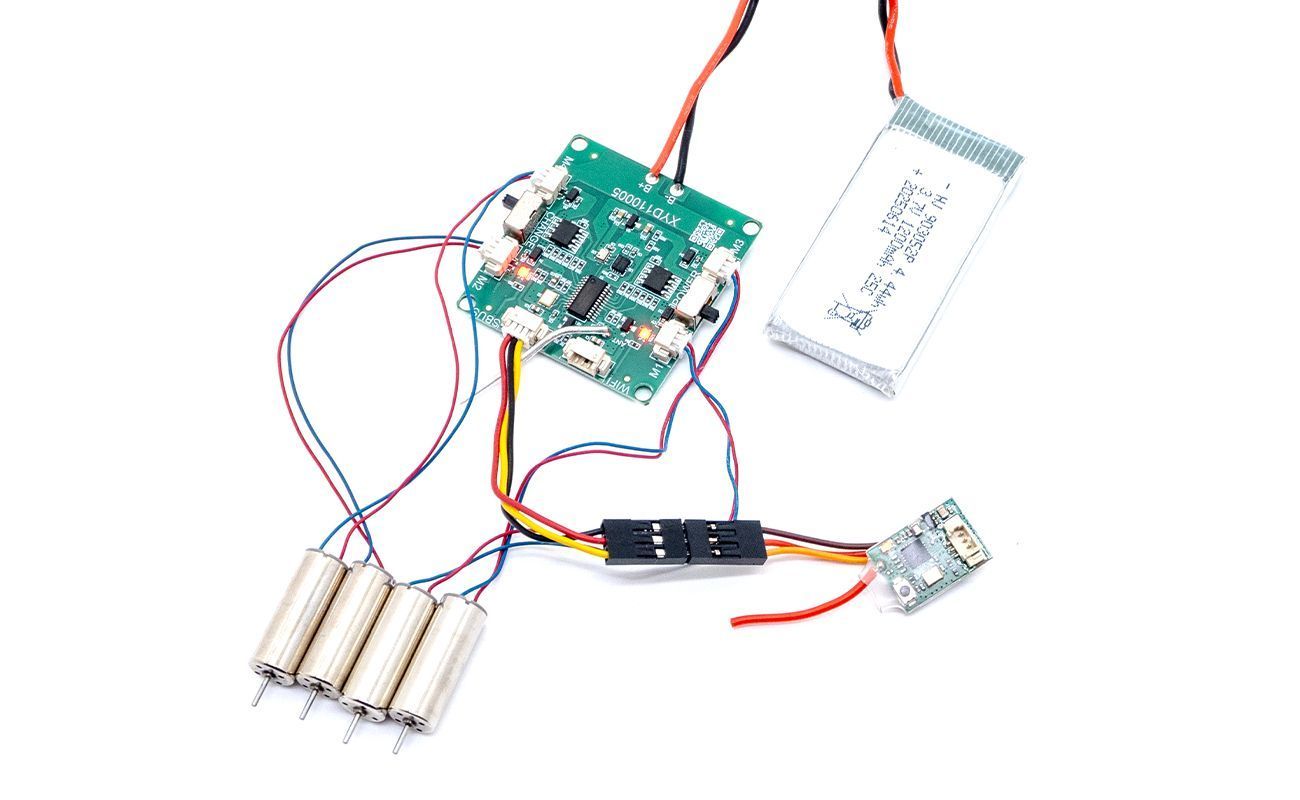

动力与信号上电链路

4 电机接口防呆插座 → 电池 → 电源接口。

飞控主板与遥控器板配对

飞控进入对频模式，切换 SBUS 开关；遥控器板保持上电，指示灯常亮 = 配对成功。

地面少油门测电机转向

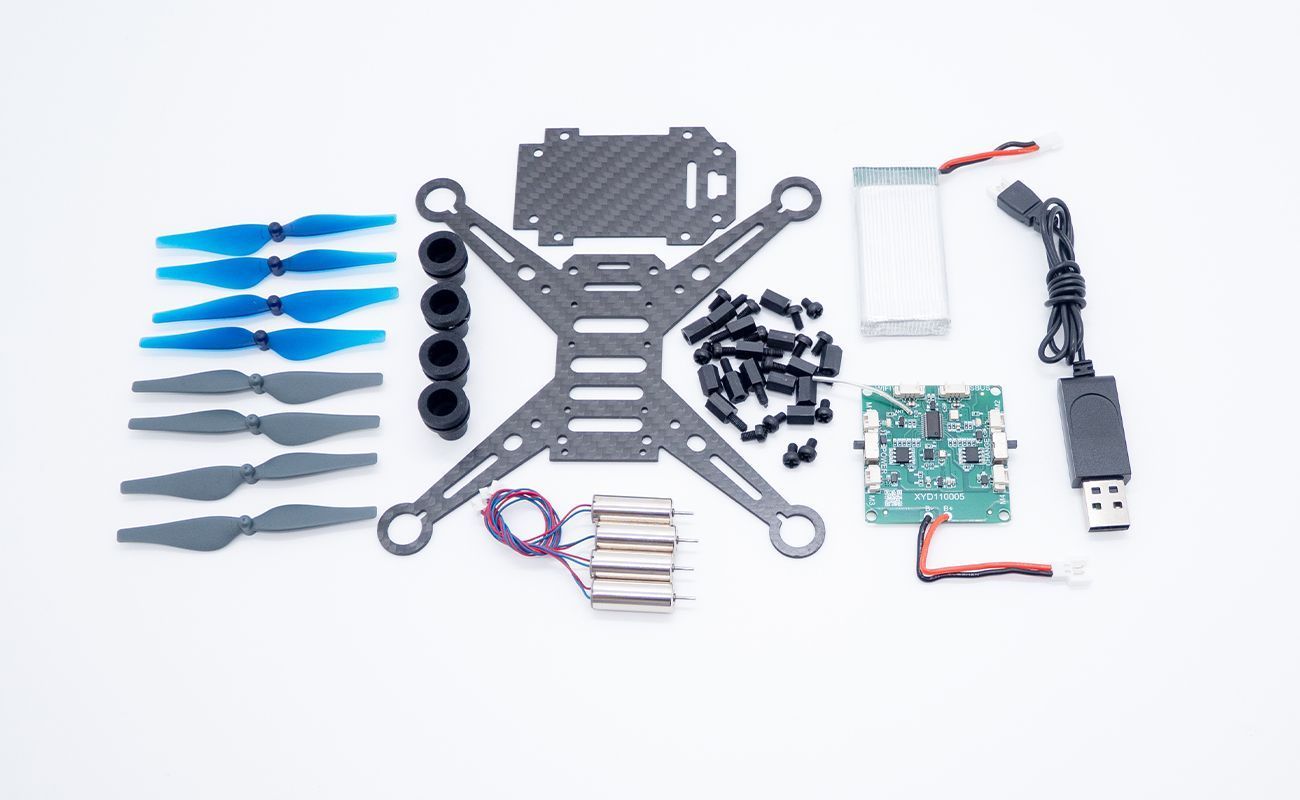

正桨 A · 反桨 B 对号，对角桨同向、相邻桨反向，机身不偏航。

8523 电机

空心杯 · 纯铜绕组

飞控板

飞控板 支持 SBUS

X 型机架

碳纤维

螺旋桨

2 正 2 反 · 1 套（装机用）

锂电池

3.7V 1200mAh · 保护板

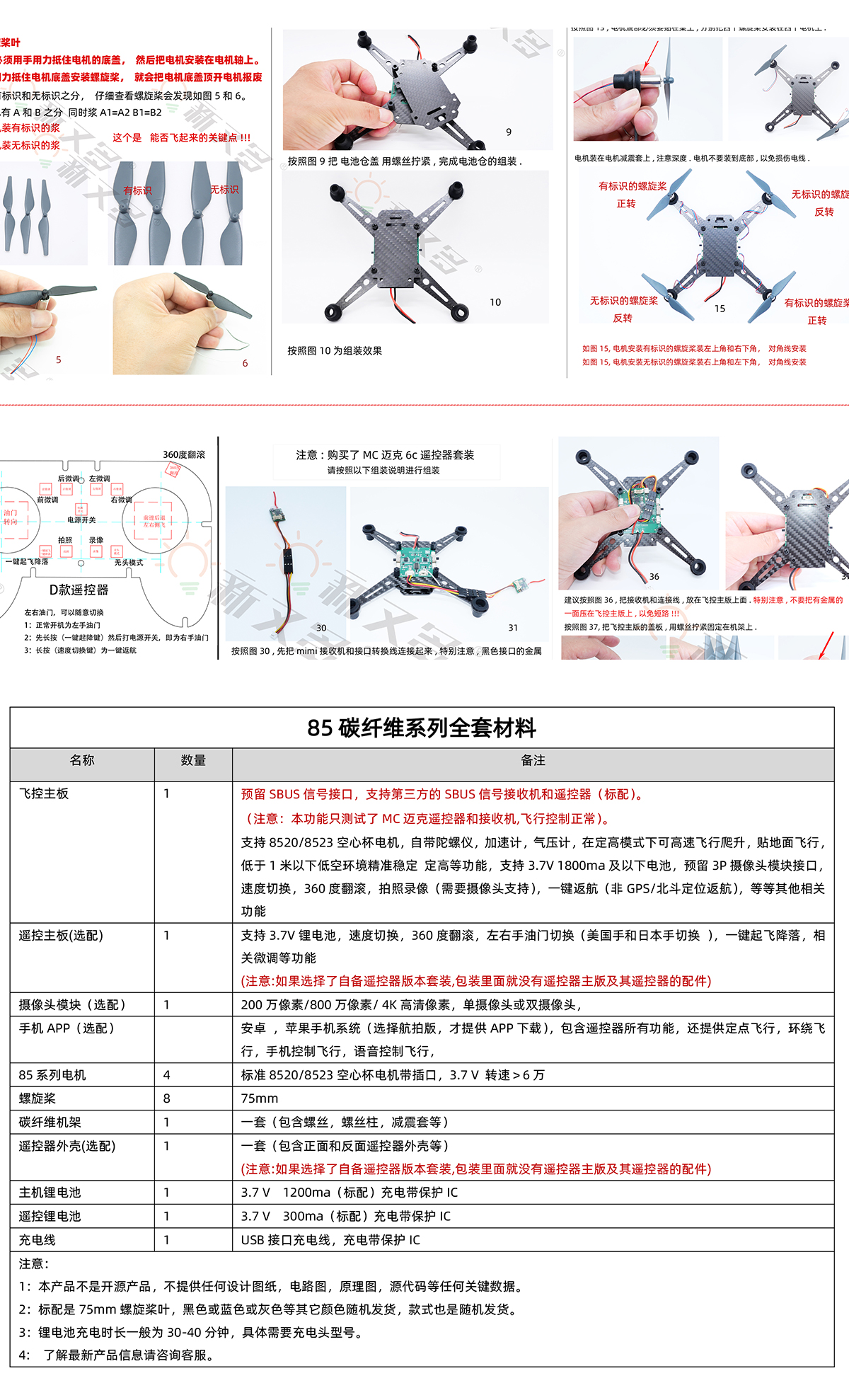

图文说明书 · 全彩步骤实拍

跟着全彩图文说明书装，不靠猜 —— 每步都有检查点

螺丝套件

螺丝 · 螺母 · ABS 材料

充电线

USB 接口 · 带充电保护 IC

摄像头模块

200 万 / 800 万 / 4K · 单 / 双摄像头

手机 APP

安卓 / 苹果 · 定点 / 环绕 / 语音控制

遥控器主板+遥控器外壳

遥控器主板一个+遥控器正反面外壳一套

遥控锂电池

3.7V 300mAh · 带充电保护 IC

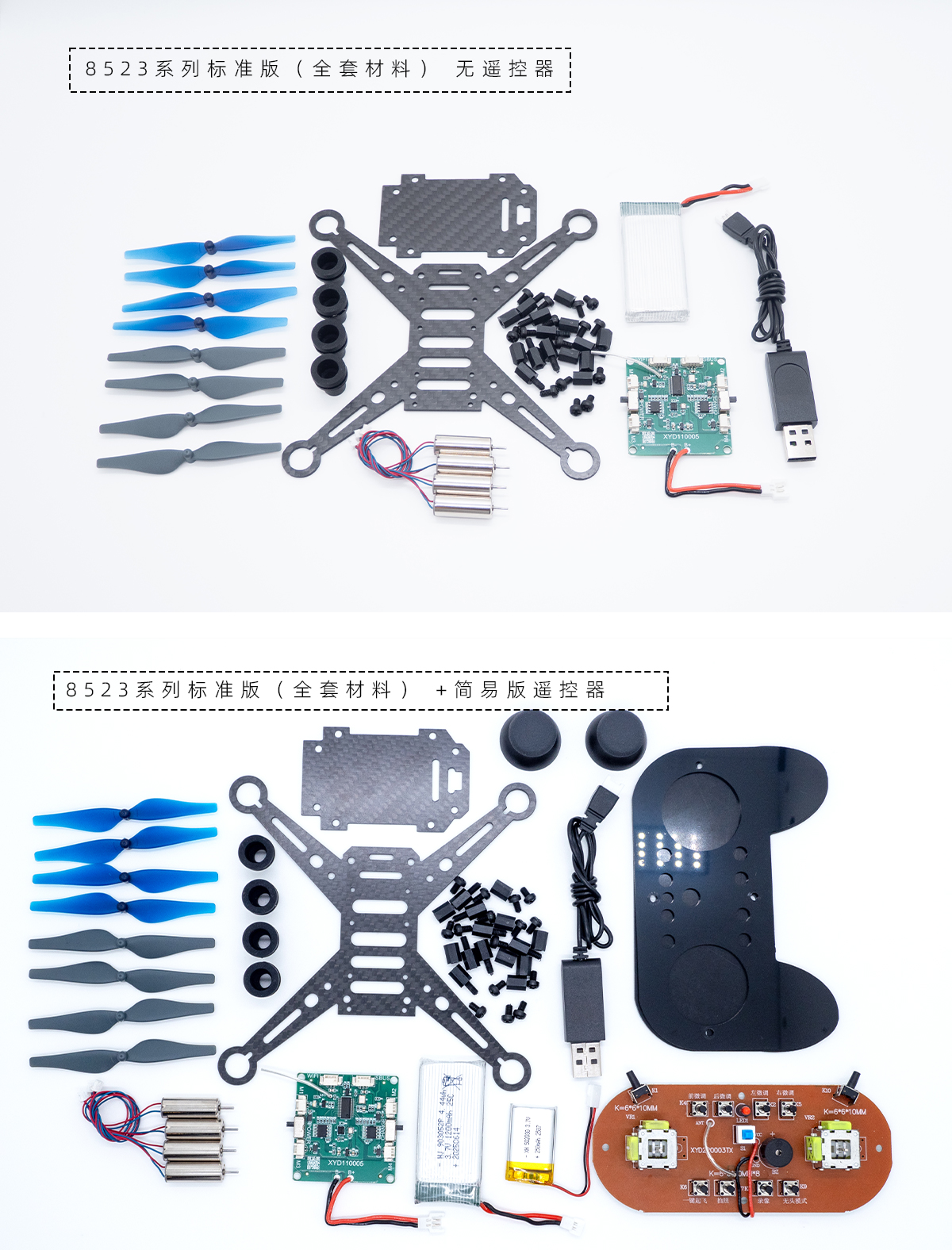

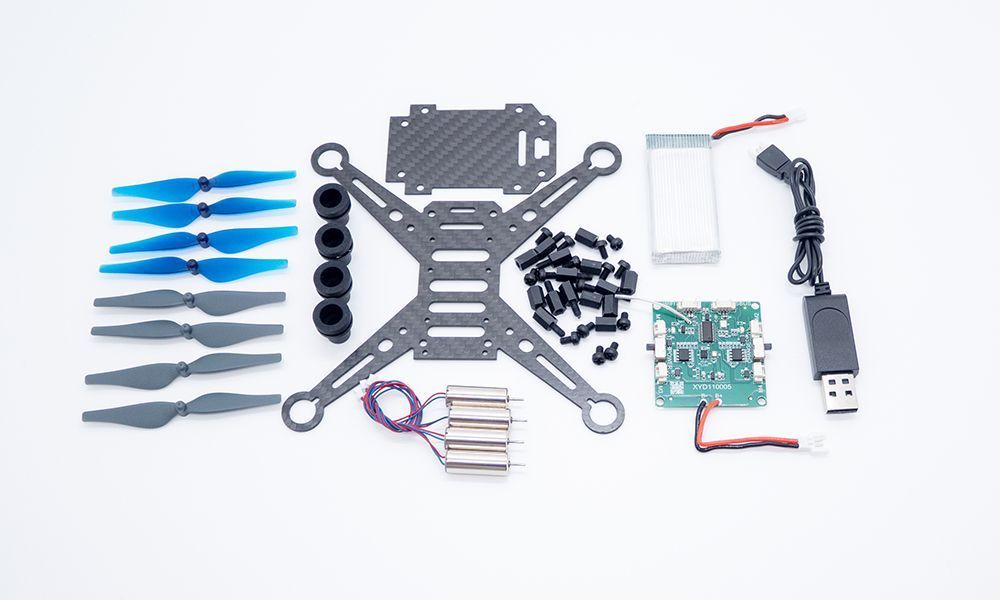

基础版

无遥控器

包含：全套材料包，但不包含任何遥控设备。

适用场景：适合已有遥控器的玩家，或想要自行搭配第三方接收机 / 遥控器（需支持 SBUS）。

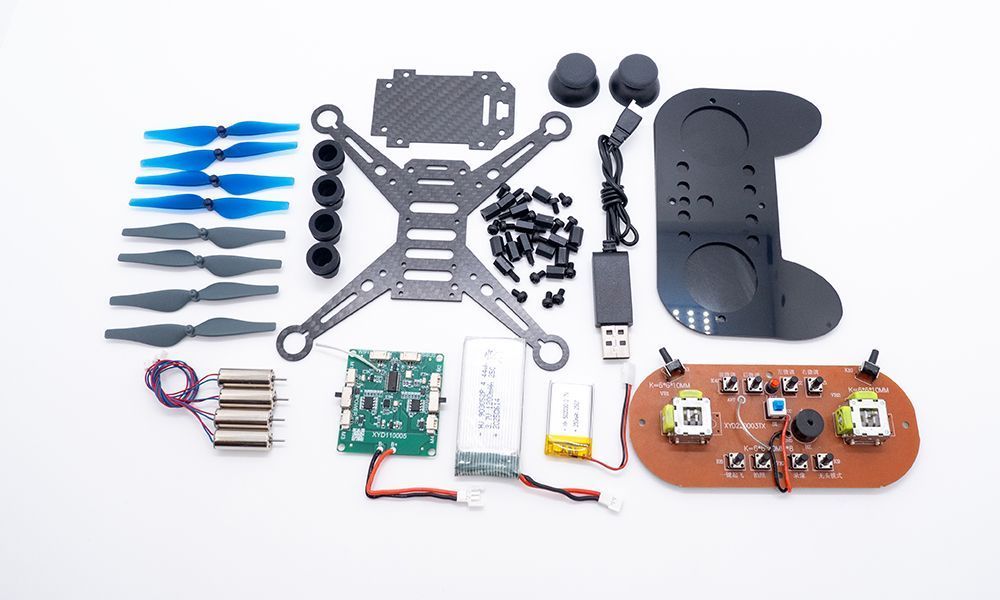

标准版

+ 简易版遥控器

包含：全套材料包 + 一个简易手柄式遥控器。

特点：遥控器集成度较高，体积小巧，带有两个控制摇杆和多个按键开关，适合入门简易操作。

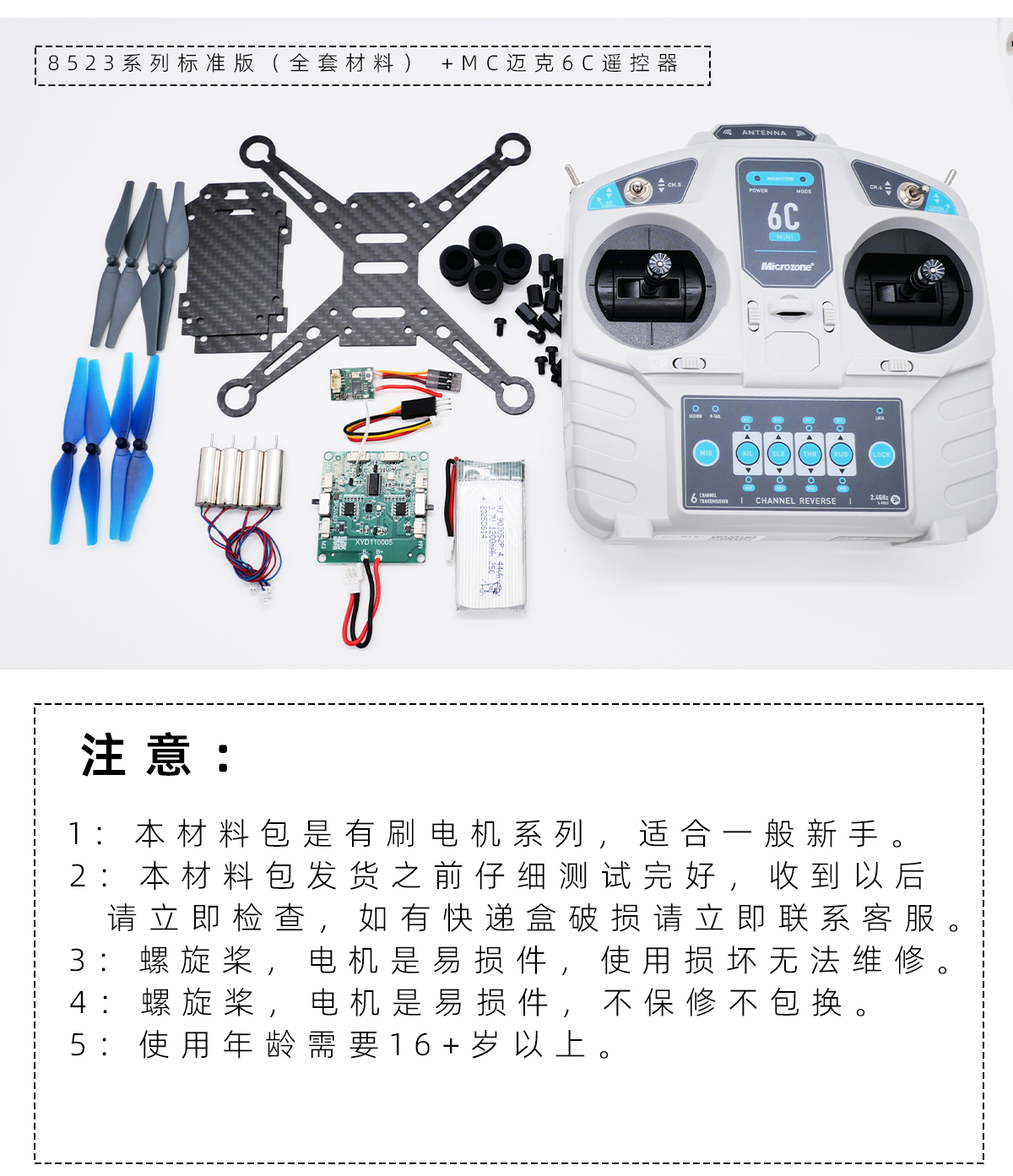

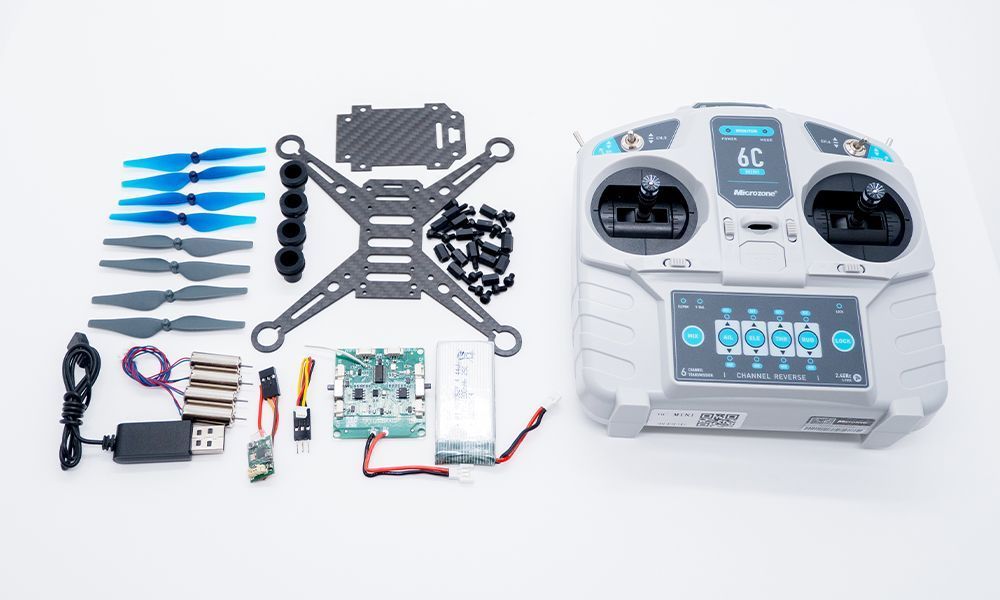

标准版

+ MC6C 遥控器（迈克 6C）

包含：全套材料包 + MC6C 遥控器 6 通道遥控器（Microzone 6C）+ MC mini 接收机 + SBUS 接口连接线。

特点：主流航模遥控器，操作手感更好。

模型 / 航模入门者

不想一上来就砸几千块？用这台练手：组装门槛低（30 分钟装机）· 参数透明看懂四轴结构 · 飞控稳定易上手，炸机后配件便宜易换。

爱折腾的玩家

折腾本身就是乐趣：电机能换（8520/8523，须 4 台同型号）· SBUS 标准协议可玩 · 摄像头随时可加 · 换件成本可控。

亲子组装家长

14 岁以上，成人陪同：从零件装到起飞全过程 · 图文说明书每步实拍 · 比搭积木多一个维度：装完真的能飞。

① 能刷固件 / 调参数吗？

不能。闭源商业固件，不支持二次开发、固件修改与软件调试。批量定制请联系客服。你买的是飞行体验，不是开发板。

② 配件能单独更换吗？

能。电机 / 桨 / 机架 / 电池 / 飞控板均支持硬件级更换，哪个坏换哪个，配件单独供应。

③ 续航与充电？

1200mAh，匀速巡航约 18 分钟，高强度飞行约 12-14 分钟。使用本产品充电线 + 手机普通 5V 充电器约 40 分钟充满（充电器需自备，包装不含）。

④ 风大能飞吗？

≤4 级风飞行，超过不飞。新手请选风小的天气练习。抗风等级为参考值，受飞行技术影响。

⑤ 需要额外买什么？

一把小十字螺丝刀（自备）、摄像头为选配，按需加购。桨叶、电机等消耗件配件集中在店铺「8523 配件」分类。

⑥ 遥控器是完整手柄吗？

包装含遥控器「主板」。可装入新又多遥控器外壳使用（简易外壳）；无兼容外壳请同时下单外壳（店铺有售）。

⑦ 能飞多高 / 多远？

SBUS 接收机（配 MC6C）遥控距离 ≤800 米、本公司 2.4G 遥控器主板 ≤240 米（均视环境而定），为遥控信号距离，非飞行距离。飞行高度遵守空域法规，建议目视范围内飞行。

⑧ 配件坏了怎么处理？

配件单独供应，支持硬件级维修。售后问题请联系客服，质保细则见售后屏。

⑨ 下雨天 / 潮湿环境能飞吗？

不建议。雨水和潮湿会影响电机、电路与电池，存在短路风险；请在干燥、无雨的天气飞行。

⑩ 第一次飞建议怎么练？

选室外开阔、无风或小风场地，先地面少油门测转向，再 1 米低空悬停；全程保持目视范围内。

⑪ 定高模式怎么用？

定高为飞控自带，无法切换或者关闭，油门杆回中即锁定当前高度，推杆上升、拉杆下降；定高仅保持高度，水平位置需手动修正，无风开阔环境更稳。

坏了换件，不整机返修

飞控板 / 电机 / 机架支持独立更换维修，维修成本可控；防呆插接，拆装简单。

消耗件随时补给

电机 · 桨 · 电池 · 机架 · 飞控板 · 螺丝套件全部单独采购；桨叶是消耗品，备着不慌。

有人教，不靠猜

全彩图文说明书 · 客服一对一 · 装机 / 对频 / 排障支持；先看说明书再问客服。

按规则办事

未拆封商品按平台规则支持 7 天无理由退换；已组装 / 已飞行的商品退换货按平台规则与质保条款执行；收货请当场验货。

按承运规则运输

本产品含 3.7V 锂电池，配送范围 / 时效可能受锂电池运输规则限制，请以下单页面为准。

支持开具发票

如需发票请在订单备注或联系客服；质保起算以签收 / 激活时间为准。

场地

仅限室外开阔场地，远离人群 / 高压线 / 净空区。

风力

≤4 级风飞行，超过不飞。

高度

控制飞行高度，遵守当地空域法规。

桨叶

桨叶高速旋转，手 / 脸 / 眼切勿靠近。

电池

禁止过充 / 过放 / 刺穿，禁止高温暴晒。

低电

低电告警后立即降落，不要贪最后半分钟。

年龄

适用 14 岁以上；14-18 岁须成人陪同操作，未满 14 岁请勿操作。

首次飞行

地面少油门测试电机转向，确认桨叶安装方向。

GB/T 26701-2011

《模型产品通用技术要求》，适用于 14 岁以上模型产品；具体以检测报告为准。

无人机实名登记

属微型无人机，飞行前请依法完成实名登记；无需操控员执照，但仍受空域法规约束。
